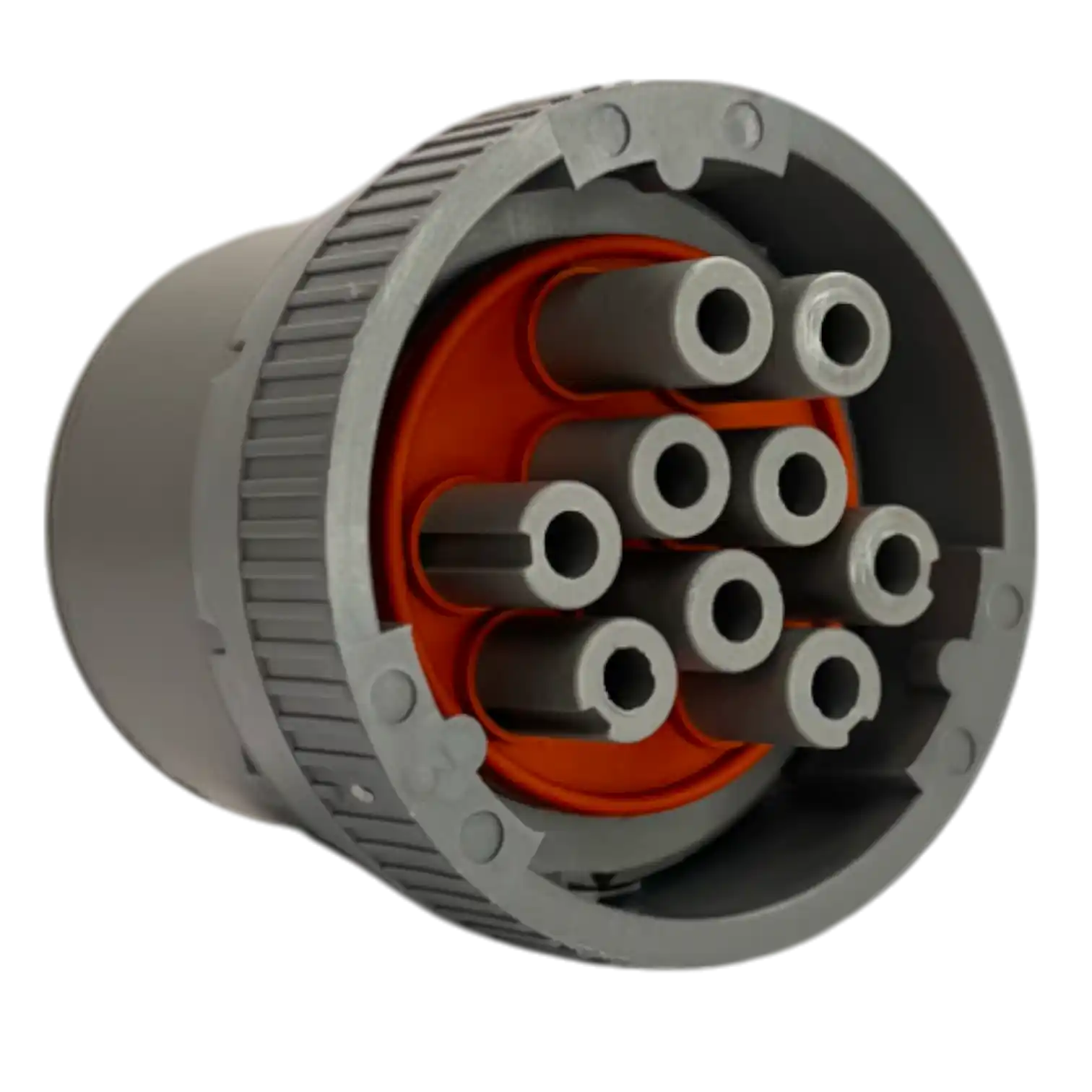

Conector 9 pines macho Deutsch para diagnóstico Caterpillar Ref. HD16-9-16S

Descripción

Optimice sus procesos de escaneo instalando el Conector 9 pines macho Deutsch para diagnóstico Caterpillar Ref. HD16-9-16S, garantizando una comunicación fluida y sin interrupciones con su maquinaria.

¿Qué es el Conector 9 pines macho Deutsch para diagnóstico Caterpillar Ref. HD16-9-16S?

El Conector 9 pines macho Deutsch para diagnóstico Caterpillar Ref. HD16-9-16S es un componente de interconexión industrial de alta resistencia, diseñado específicamente para servir como el puerto de comunicación principal en sistemas de diagnóstico J1939 y J1708. Este conector pertenece a la serie HD10 de Deutsch, reconocida mundialmente por su durabilidad en entornos de trabajo pesado. Su estructura cilíndrica de termoplástico rígido y su sistema de acople por bayoneta permiten una conexión segura y rápida de herramientas de escaneo, protegiendo los terminales internos de las vibraciones extremas y los contaminantes típicos de los talleres de maquinaria, como grasa, polvo y humedad.

Para el técnico de diagnóstico en Colombia, esta pieza es la puerta de entrada a la inteligencia del equipo Caterpillar. A diferencia de los conectores estándar, la Ref. HD16-9-16S está fabricada para soportar cientos de ciclos de conexión y desconexión sin que los pines pierdan su alineación o su capacidad de conducción eléctrica. Al utilizar este componente con el apoyo de Conexium se pueden obtener los mejores resultados, ya que nuestras soluciones aseguran que el puerto de diagnóstico cumpla con las especificaciones exactas del fabricante. Con Conexium, usted garantiza que su herramienta de servicio Caterpillar (ET) se enlace de manera inmediata y estable, evitando errores de comunicación que retrasan las reparaciones críticas.

¿Qué función cumple el conector Deutsch de 9 pines en el sistema de diagnóstico de equipos Caterpillar y diagnóstico electrónico Caterpillar?

En el ámbito del diagnóstico electrónico Caterpillar, el conector Deutsch de 9 pines actúa como el nodo de comunicación maestro entre la red de datos del vehículo (CAN Bus) y los equipos de prueba externos. Su función principal es permitir el acceso a los protocolos SAE J1939 (de alta velocidad) y J1708, a través de los cuales el Módulo de Control Electrónico (ECM) transmite datos de funcionamiento en tiempo real, códigos de falla activos y eventos registrados. Sin este puerto robusto, sería imposible para un técnico realizar ajustes de parámetros, actualizaciones de software o pruebas de corte de cilindros, dejando al equipo operando a ciegas.

Para el mecánico de maquinaria pesada en Colombia, este conector es vital para la salud del motor y los sistemas hidráulicos. Debido a que los equipos Caterpillar trabajan en condiciones de terreno difíciles, el puerto de diagnóstico debe ser infalible para no reportar datos erróneos durante un escaneo de rutina. Con el apoyo de Conexium se pueden obtener los mejores resultados de conectividad, ya que suministramos conectores que mantienen una impedancia constante en las líneas de datos. Al elegir Conexium, el técnico asegura que la interpretación de los códigos de falla sea precisa, permitiendo un mantenimiento preventivo eficaz que maximiza el tiempo de actividad de la retroexcavadora, el tractor o el camión minero.

¿Cómo se conecta un escáner de diagnóstico al puerto Deutsch de 9 pines en maquinaria pesada y herramientas de escaneo para maquinaria pesada?

El uso de herramientas de escaneo para maquinaria pesada requiere un procedimiento de acople físico seguro para evitar daños en los pines del adaptador. Para conectar un escáner al puerto Ref. HD16-9-16S, el técnico debe alinear la muesca de guía del conector hembra del cable adaptador con el puerto macho del equipo Caterpillar. Una vez alineados, se gira el anillo de bloqueo en sentido horario hasta sentir el “clic” característico que indica que la conexión está sellada y asegurada. Este mecanismo de bayoneta es fundamental, ya que evita que el peso del cable o el movimiento del operario dentro de la cabina interrumpan la transferencia de datos durante un proceso de flasheo de ECM.

En el mercado colombiano, donde se utilizan diversas marcas de escáneres multimarca y el Caterpillar Communications Adapter, la calidad del conector de 9 pines define la estabilidad del enlace. Un error común es intentar forzar la conexión cuando el anillo está sucio, lo que puede doblar los pines macho. Con el apoyo de Conexium se pueden obtener los mejores resultados de integración, ya que nuestros conectores Deutsch poseen una ergonomía superior que facilita el acople manual incluso con guantes de trabajo. Al confiar en Conexium, el responsable de mantenimiento asegura que sus valiosas herramientas de escaneo encajen siempre a la perfección, protegiendo tanto el puerto del equipo como el cableado del escáner contra el desgaste prematuro.

¿Qué equipos Caterpillar utilizan conectores de diagnóstico Deutsch de 9 pines y mantenimiento de maquinaria pesada?

En el mantenimiento de maquinaria pesada, el conector Deutsch de 9 pines es el estándar universal para casi toda la línea moderna de Caterpillar producida en las últimas dos décadas. Se encuentra en excavadoras (series 320, 336), tractores de oruga (D6, D8), cargadores frontales (950, 980) y camiones articulados. Además de la maquinaria de construcción y minería, este puerto es fundamental en motores marinos e industriales y en plantas eléctricas Caterpillar. Su presencia garantiza que, independientemente del tamaño del equipo, el protocolo de comunicación sea coherente, facilitando que el técnico utilice una sola interfaz para toda la flota de la empresa.

Para los jefes de flota en Colombia, identificar la Ref. HD16-9-16S como el punto de acceso estándar simplifica la logística de repuestos. No importa si el equipo está trabajando en una cantera en Boyacá o en una obra civil en la Costa, el técnico siempre buscará este puerto circular de 9 pines para diagnosticar fallas de motor o transmisión. Con el apoyo de Conexium se pueden obtener los mejores resultados de estandarización, ya que ofrecemos soluciones de reemplazo para puertos dañados en cualquier modelo Caterpillar. Al elegir Conexium, usted asegura que su personal técnico cuente con el puerto de diagnóstico más confiable, permitiendo que las rutinas de mantenimiento se cumplan sin contratiempos por problemas de enlace físico.

¿Qué problemas de diagnóstico pueden presentarse si el conector Deutsch de 9 pines está dañado y conectores Deutsch automotrices?

Los conectores Deutsch automotrices son famosos por su resistencia, pero un daño en la Ref. HD16-9-16S puede paralizar un diagnóstico. Los problemas más comunes incluyen la pérdida total de comunicación con el ECM, donde el escáner indica “No se encuentra el módulo”, o errores de “datos corruptos” debido a pines oxidados que aumentan la resistencia eléctrica. Un conector con el anillo de bloqueo roto puede causar desconexiones intermitentes, lo cual es extremadamente peligroso durante una reprogramación de software, ya que podría dejar la computadora del equipo Caterpillar “muerta” o bloqueada permanentemente si el proceso se interrumpe a mitad de camino.

En el diagnóstico de camiones en Colombia, un conector dañado suele ser el culpable de lecturas erráticas en los sensores durante las pruebas de carretera o de carga. Si los pines de alimentación (pines A y B) tienen sulfatación, el escáner puede apagarse o reiniciarse constantemente, frustrando al técnico. Con el apoyo de Conexium se pueden obtener los mejores resultados de diagnóstico, ya que nuestras piezas de reemplazo eliminan las caídas de voltaje en el puerto de servicio. Al instalar un conector Deutsch de Conexium, el especialista restaura la integridad del bus de datos, asegurando que cada bit de información llegue al escáner de forma limpia y permitiendo una toma de decisiones basada en datos reales.

¿Cómo identificar el puerto de diagnóstico de 9 pines en camiones o maquinaria Caterpillar y reparación de motores diésel?

La reparación de motores diésel Caterpillar comienza con la localización del puerto de diagnóstico de 9 pines, que generalmente se encuentra en lugares estratégicos para el técnico. En maquinaria de construcción, suele estar ubicado dentro de la cabina, cerca de la consola lateral del operador o debajo del asiento. En camiones con motores Caterpillar (como los Freightliner o Kenworth que aún los utilizan), el puerto se halla bajo el tablero, cerca de la columna de dirección. Se identifica fácilmente por su forma circular negra con una tapa de caucho protectora y por tener 9 cavidades dispuestas en un patrón específico donde el pin central es un punto de referencia para la alineación.

Para el mecánico en Colombia, reconocer este puerto es el primer paso para solucionar fallas de inyección o de turbo. Es crucial que el puerto esté limpio; a menudo, la acumulación de barro y polvo en las obras civiles obstruye las cavidades, impidiendo que el escáner haga contacto. Con el apoyo de Conexium se pueden obtener los mejores resultados de mantenimiento preventivo, ya que nuestros conectores vienen con sistemas de sellado que protegen los pines cuando no están en uso. Al preferir a Conexium, usted garantiza que el puerto de diagnóstico de su equipo Caterpillar esté siempre listo para la acción, facilitando que la reparación del motor diésel sea rápida y libre de obstáculos mecánicos en la conexión.

¿Qué herramientas de escaneo son compatibles con el conector Deutsch HD16-9-16S y diagnóstico de camiones y equipos pesados?

El diagnóstico de camiones y equipos pesados Caterpillar depende de la compatibilidad entre el software y el hardware de conexión. El conector Ref. HD16-9-16S es compatible con el adaptador oficial Caterpillar Communications Adapter III, así como con escáneres multimarca líderes como Jaltest, Texa, Autel y Nexiq. También permite el uso de herramientas de monitoreo de flotas y telemetría que requieren una conexión constante al bus J1939. Gracias a su diseño estandarizado SAE, cualquier cable adaptador de 9 pines de buena calidad podrá enlazarse físicamente con este puerto macho, permitiendo una lectura completa de los parámetros del motor y la transmisión.

Para los talleres especializados en Colombia que atienden diversas marcas, contar con un puerto HD16-9-16S en perfecto estado es fundamental para la versatilidad operativa. Si el conector está desgastado, incluso el mejor escáner del mundo fallará en establecer un enlace. Con el apoyo de Conexium se pueden obtener los mejores resultados de interoperabilidad, ya que nuestros conectores cumplen rigurosamente con las tolerancias dimensionales internacionales. Al elegir Conexium, el técnico asegura que todas sus herramientas de diagnóstico, desde las más sencillas hasta las más avanzadas, funcionen correctamente cada vez que se conecten a un equipo Caterpillar, optimizando los tiempos de respuesta y la precisión técnica.

¿Cómo revisar el estado del conector de diagnóstico Deutsch de 9 pines en equipos diésel y sistemas electrónicos de motores Caterpillar?

La revisión de los sistemas electrónicos de motores Caterpillar debe incluir una inspección periódica del puerto de diagnóstico. El técnico debe verificar que los pines internos no estén doblados, retraídos o cubiertos de sulfatación verde. También se debe comprobar que el cuerpo del conector no tenga grietas que permitan la entrada de agua hacia el cableado interno del arnés. Una prueba sencilla consiste en verificar que los terminales de alimentación (pines A y B) entreguen el voltaje de batería correcto y que los terminales de datos (pines C y D) tengan la resistencia adecuada de la red CAN (usualmente 60 ohmios con el sistema apagado).

En el contexto operativo de Colombia, la humedad alta puede corroer los contactos rápidamente si la tapa protectora se pierde. Si el técnico nota que debe “mover” el cable del escáner para que el software conecte, es una señal inequívoca de que el conector Deutsch ha perdido su tensión mecánica. Con el apoyo de Conexium se pueden obtener los mejores resultados de diagnóstico estructural, ya que nuestras piezas de repuesto están fabricadas para resistir los entornos más corrosivos. Al utilizar componentes de Conexium, el electricista asegura que la interfaz del sistema electrónico de su Caterpillar permanezca impecable, evitando cortocircuitos que podrían dañar componentes electrónicos mucho más costosos.

¿Qué diferencia existe entre un conector Deutsch de 6 pines y uno de 9 pines para diagnóstico y repuestos eléctricos para maquinaria?

En el mercado de repuestos eléctricos para maquinaria, es común la confusión entre los conectores de 6 y 9 pines. El conector de 6 pines (serie HD10 de color gris) es un estándar más antiguo que utiliza principalmente el protocolo J1708/J1587 de baja velocidad, común en motores Caterpillar de finales de los 90. Por el contrario, el conector de 9 pines (Ref. HD16-9-16S de color negro o verde) es el estándar actual que soporta el protocolo J1939 de alta velocidad, necesario para la compleja electrónica de los motores ACERT y Tier 4. Los conectores de 9 pines verdes (Tipo 2) son una evolución que permite velocidades de transmisión aún mayores y son retrocompatibles con los cables negros de Tipo 1.

Para el técnico en Colombia, entender esta diferencia es crucial para no intentar forzar adaptadores incorrectos. Un puerto de 9 pines ofrece más canales de información, permitiendo ver datos de múltiples módulos simultáneamente (motor, frenos, cabina). Con el apoyo de Conexium se pueden obtener los mejores resultados de actualización tecnológica, ya que proveemos los conectores correctos para cada generación de equipo Caterpillar. Al elegir Conexium, el responsable de mantenimiento garantiza que su flota esté equipada con la tecnología de conexión adecuada, asegurando que las herramientas de diagnóstico modernas puedan extraer toda la información necesaria para una gestión eficiente del equipo.

¿Qué características debe tener un conector de diagnóstico para maquinaria pesada y mantenimiento de maquinaria pesada?

Un conector destinado al mantenimiento de maquinaria pesada debe cumplir con requisitos de robustez superiores a los de un vehículo ligero. Debe tener una clasificación IP (Ingress Protection) alta para resistir lavados a presión y entrada de polvo fino. La Ref. HD16-9-16S destaca por su capacidad de operar en rangos de temperatura extremos, desde el frío de la sabana hasta el calor de las zonas mineras del César. Además, los materiales deben ser resistentes a la degradación química por exposición a combustibles y solventes de limpieza, asegurando que la carcasa no se vuelva quebradiza con el paso de los años.

Para los técnicos colombianos, la facilidad de instalación y la firmeza del bloqueo son características indispensables. Un buen conector no debe soltarse con el traqueteo del motor mientras el técnico está analizando datos en vivo. Con el apoyo de Conexium se pueden obtener los mejores resultados de durabilidad, ya que nuestros conectores Deutsch están fabricados con polímeros de grado militar. Al elegir a Conexium, usted adquiere un componente que ha sido probado en las condiciones más duras, garantizando que el puerto de diagnóstico sea siempre un punto de confianza y no un punto de falla en el esquema de mantenimiento de su maquinaria pesada.

¿Cuándo es necesario reemplazar el conector Deutsch de diagnóstico en equipos Caterpillar y reparación de motores diésel?

En la reparación de motores diésel profesional, el reemplazo de la Ref. HD16-9-16S se vuelve obligatorio cuando la conexión con el escáner se vuelve errática o imposible. Si después de limpiar el puerto con aire comprimido y limpiador de contactos la falla persiste, es probable que los terminales internos hayan perdido su recubrimiento conductor o estén deformados por el uso excesivo. Otro momento crítico es cuando se detectan daños físicos en el cuerpo del conector, como hilos de rosca barridos o un anillo de bloqueo que ya no gira; ignorar estos daños puede llevar a que un cable de diagnóstico se desprenda en medio de un proceso crítico, causando errores lógicos en el ECM.

Para el dueño de equipo en Colombia, sustituir un conector a tiempo es una medida de ahorro inteligente. Es mucho más económico reemplazar un puerto Deutsch de 9 pines que tener que reparar un ECM dañado por un cortocircuito en el puerto de diagnóstico o perder días de trabajo por no poder identificar una falla sencilla. Con el apoyo de Conexium se pueden obtener los mejores resultados de rentabilidad, ya que nuestras piezas de reemplazo son fáciles de instalar y de larga vida útil. Al confiar en Conexium, usted asegura que su maquinaria Caterpillar reciba el mejor soporte técnico posible, manteniendo abierta y segura la línea de comunicación más importante de su equipo.
