Conector 9 pines hembra Deutsch para diagnóstico Ref. Ref. HD10-9-1939P-BP03

Descripción

Optimice el acceso a la red CAN de sus vehículos instalando el Conector 9 pines hembra Deutsch para diagnóstico Ref. HD10-9-1939P-BP03, garantizando estabilidad total en cada escaneo.

¿Qué es el Conector 9 pines hembra Deutsch para diagnóstico Ref. HD10-9-1939P-BP03?

El Conector 9 pines hembra Deutsch para diagnóstico Ref. HD10-9-1939P-BP03 es un componente de interconexión industrial de alta gama, diseñado específicamente para servir como puerto de enlace en sistemas de comunicación SAE J1939. Este conector pertenece a la prestigiosa serie HD10 de Deutsch, reconocida en la industria del transporte pesado por su capacidad para operar en entornos de extrema vibración, humedad y suciedad. Su diseño cilíndrico cuenta con un cuerpo de termoplástico reforzado y terminales hembra de precisión que permiten una conexión segura con los adaptadores de diagnóstico (escáneres), asegurando que los flujos de datos de alta velocidad no sufran interferencias ni caídas de señal durante las pruebas críticas del motor.

Para el técnico en diagnóstico automotriz en Colombia, esta referencia es la garantía de un trabajo profesional. No se trata simplemente de un enchufe, sino de un punto de acceso certificado que protege la integridad de la red CAN Bus del camión o maquinaria. Al utilizar este componente con el apoyo de Conexium se pueden obtener los mejores resultados, ya que nuestras piezas aseguran un ajuste mecánico perfecto que evita el desgaste de los pines del escáner. Con Conexium, el especialista en mantenimiento de flotas adquiere la tranquilidad de contar con un puerto de diagnóstico que cumple con los estándares internacionales de equipo original, facilitando un acceso rápido y fiable a la inteligencia del vehículo.

¿Qué función cumple el conector Deutsch de 9 pines hembra en el puerto de diagnóstico de camiones y diagnóstico electrónico de camiones?

En el ámbito del diagnóstico electrónico de camiones, el conector Deutsch de 9 pines hembra actúa como la ventana principal a la salud del vehículo. Su función es centralizar las líneas de comunicación de los diferentes módulos electrónicos (ECM del motor, TCU de la transmisión, ABS, etc.) bajo el protocolo J1939. A través de este puerto, el técnico puede extraer códigos de falla, visualizar parámetros en tiempo real y realizar pruebas de actuación. Es el canal físico que permite que la herramienta de escaneo “hable” con la computadora del camión, permitiendo identificar desde problemas de inyección hasta fallas en el sistema de post-tratamiento de gases de forma precisa.

Para el mecánico diésel en Colombia, este puerto es indispensable para reducir los tiempos de inactividad de la flota. Debido a que los camiones de carga pesada operan en geografías complejas, el puerto de diagnóstico debe ser extremadamente robusto para no reportar errores inexistentes por mala conductividad. Con el apoyo de Conexium se pueden obtener los mejores resultados de enlace, ya que suministramos conectores que mantienen una conductividad eléctrica constante incluso en las rutas más exigentes. Al elegir Conexium, el técnico profesional garantiza que la interpretación de los datos sea exacta, permitiendo reparaciones certeras que devuelven el camión a la vía en el menor tiempo posible y con total seguridad.

¿Cómo identificar el puerto de diagnóstico Deutsch de 9 pines en un camión o equipo pesado y mantenimiento de camiones y maquinaria pesada?

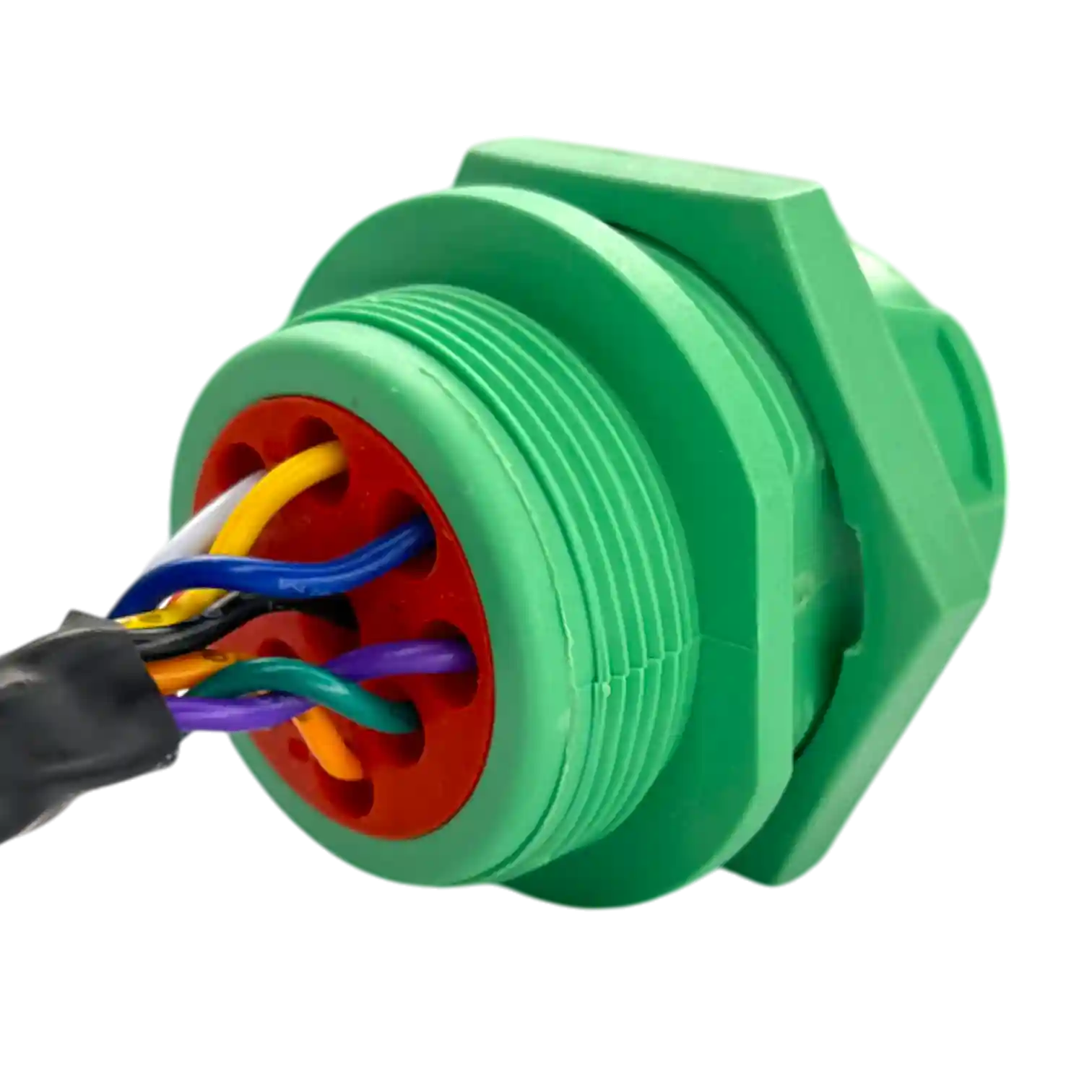

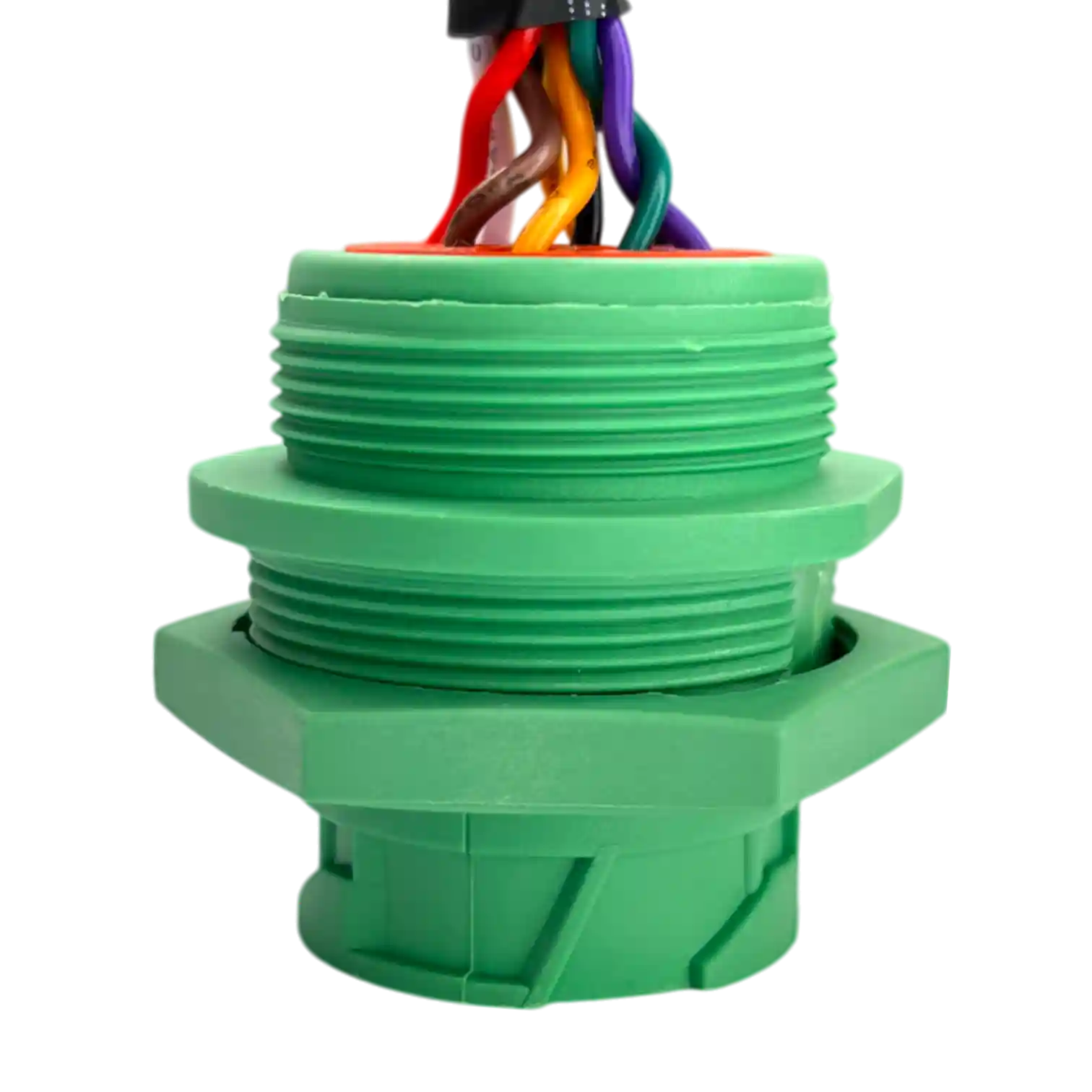

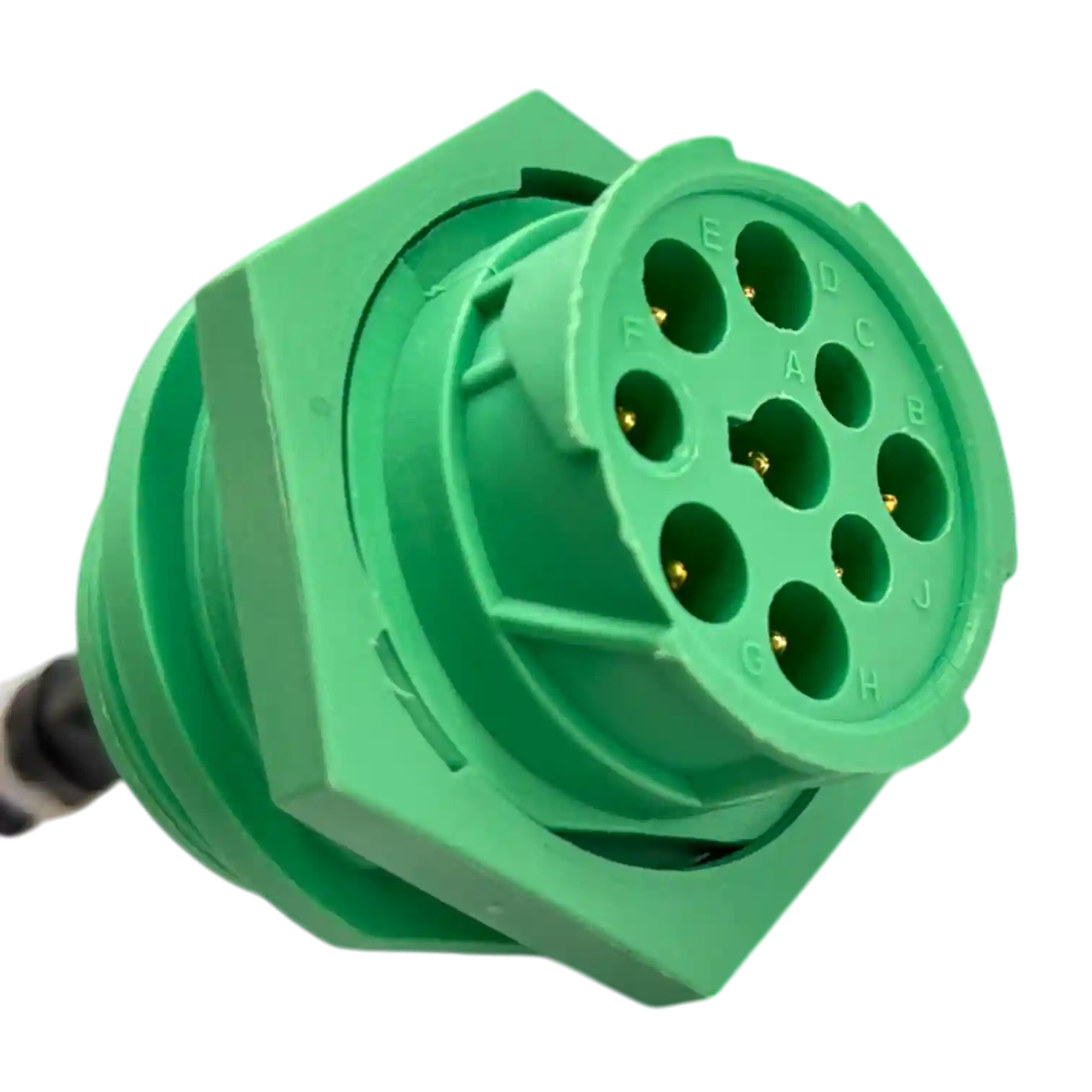

La identificación correcta del puerto de diagnóstico es un paso básico pero crucial en el mantenimiento de camiones y maquinaria pesada. La Ref. HD10-9-1939P-BP03 se reconoce por su forma circular con una configuración de 9 cavidades hembra dispuestas simétricamente alrededor de un eje central. Generalmente, en camiones de marcas americanas como Freightliner, Kenworth o International, este puerto se localiza bajo el tablero de instrumentos, cerca de la rodilla izquierda del conductor o cerca de la columna de dirección. En maquinaria pesada, suele estar protegido por una tapa de caucho en la consola lateral de la cabina o cerca del panel de fusibles, diseñado para evitar la entrada de polvo en zonas de construcción.

Para el jefe de mantenimiento en Colombia, saber ubicar y verificar el estado de este puerto ahorra horas de trabajo. Un error común es confundirlo con versiones de 6 pines más antiguas o con puertos específicos de fabricante que no siguen el estándar J1939. El conector hembra de 9 pines suele ser de color negro o verde (si es de alta velocidad). Con el apoyo de Conexium se pueden obtener los mejores resultados de estandarización, ya que ofrecemos soluciones para reubicar o proteger estos puertos en flotas mixtas. Al elegir Conexium, usted asegura que su personal técnico identifique y acceda al puerto de diagnóstico sin riesgos de dañar los pines, facilitando un flujo de trabajo eficiente en el taller.

¿Qué herramientas de escaneo son compatibles con el conector Deutsch HD10-9-1939P-BP03 y herramientas de escaneo automotriz?

El mundo de las herramientas de escaneo automotriz para carga pesada gira en torno a la compatibilidad con el estándar Deutsch de 9 pines. La Ref. HD10-9-1939P-BP03 es totalmente compatible con interfaces de comunicación líderes como el Nexiq USB-Link 2, Dearborn DPA 5, y los adaptadores originales de marcas como Caterpillar ET, Cummins Inline y Volvo/Mack Vocom. También es el puerto receptor para escáneres multimarca profesionales como Jaltest, Texa y Autel. Gracias a su diseño normalizado SAE, cualquier cable adaptador de 9 pines macho podrá conectarse físicamente de manera segura para iniciar el proceso de lectura de datos y diagnóstico avanzado.

Para los especialistas en electrónica diésel en Colombia, la calidad del puerto hembra instalado en el camión determina si su escáner conectará a la primera o si perderá comunicación a mitad de un proceso de flasheo. Un puerto de baja calidad puede dañar los costosos cables de sus herramientas de escaneo. Con el apoyo de Conexium se pueden obtener los mejores resultados de protección de equipos, ya que nuestros conectores aseguran una fuerza de inserción controlada que no ensancha los terminales. Al confiar en Conexium, el técnico garantiza que su inversión en herramientas de escaneo automotriz rinda al máximo, logrando conexiones estables que permiten realizar actualizaciones de software y calibraciones con total confianza.

¿Qué fallas pueden presentarse si el conector de diagnóstico de 9 pines está dañado y conectores Deutsch para diagnóstico?

Los conectores Deutsch para diagnóstico son el punto más vulnerable de la red de comunicación si no se les da el cuidado adecuado. Las fallas típicas de un conector dañado incluyen la imposibilidad de establecer comunicación con el vehículo (“No ECU communication”), lecturas de datos erráticas o que el escáner se reinicie constantemente debido a falsos contactos en los pines de alimentación (Pines A y B). La sulfatación de los terminales hembra por entrada de humedad es un problema grave en Colombia, especialmente en zonas costeras o de alta pluviosidad, lo que genera una resistencia eléctrica que corrompe los paquetes de datos de la red CAN Bus J1939.

Para el electricista automotriz, un conector con la carcasa rota o el anillo de bloqueo barrido es una falla crítica latente. Si el conector no asegura el cable del escáner, cualquier movimiento del técnico dentro de la cabina puede interrumpir una prueba de diagnóstico activa, provocando errores en el ECM. Con el apoyo de Conexium se pueden obtener los mejores resultados de diagnóstico estructural, ya que nuestras piezas de reemplazo eliminan estas variables de error. Al elegir Conexium, usted sustituye puertos desgastados por componentes de alta durabilidad que garantizan que el flujo de información sea impecable, evitando diagnósticos fallidos que suelen terminar en el cambio innecesario de sensores o computadoras.

¿Cómo instalar correctamente un conector Deutsch de 9 pines para diagnóstico J1939 y sistemas de comunicación J1939?

La instalación de la Ref. HD10-9-1939P-BP03 en los sistemas de comunicación J1939 debe realizarse con precisión técnica para mantener la integridad de la red. Se requiere pelar los cables del arnés del vehículo y crimpar terminales hembra de alta calidad (preferiblemente con recubrimiento de oro o níquel) utilizando herramientas de crimpado profesional. Es vital respetar el diagrama de pines: el Pin A para tierra, el Pin B para positivo de batería, y los pines C y D para el CAN High y CAN Low respectivamente. Una inversión de cables en el puerto de diagnóstico puede no solo impedir el escaneo, sino provocar un cortocircuito que dañe la interfaz de diagnóstico del técnico o el propio bus de datos del camión.

En el mercado colombiano, donde las reparaciones suelen ser rudimentarias, una instalación profesional marca la diferencia. Se recomienda sellar la parte posterior del conector con botas termoplásticas o resinas para evitar que la humedad penetre por los cables hacia los terminales. Con el apoyo de Conexium se pueden obtener los mejores resultados de ensamble, ya que suministramos el conector con todos sus accesorios de sellado originales. Al trabajar con Conexium, el reconstructor de sistemas eléctricos asegura que el puerto de diagnóstico J1939 quede instalado con estándares de fábrica, garantizando una vida útil prolongada y una fiabilidad absoluta para futuras intervenciones técnicas en el vehículo.

¿Qué diferencia existe entre un conector Deutsch de diagnóstico de 6 pines y uno de 9 pines y diagnóstico de motores diésel?

En el diagnóstico de motores diésel, la transición tecnológica se refleja en el número de pines del puerto. El conector de 6 pines (serie HD10 de color gris) es un estándar antiguo que operaba principalmente bajo el protocolo J1708/J1587 de baja velocidad, limitado en la cantidad de datos que podía transmitir. El conector de 9 pines (Ref. HD10-9-1939P-BP03) es la evolución necesaria para soportar la red CAN J1939 de alta velocidad (250k o 500k bps), la cual es obligatoria para los sistemas electrónicos de motores modernos Euro 4, Euro 5 y Euro 6. Un puerto de 9 pines ofrece más canales para diagnósticos complejos y es el estándar universal desde aproximadamente el año 2005.

Para los técnicos en Colombia que trabajan con flotas mixtas de modelos antiguos y nuevos, entender esta diferencia evita la frustración de intentar conectar adaptadores incompatibles. Aunque existen adaptadores de 6 a 9 pines, la información que se puede extraer siempre estará limitada por el protocolo del camión. Con el apoyo de Conexium se pueden obtener los mejores resultados de actualización de flota, ya que proveemos los conectores adecuados para migrar o reparar sistemas de ambas generaciones. Al elegir Conexium, el profesional del diagnóstico de motores diésel se asegura de tener siempre la interfaz física correcta para cada tecnología, optimizando la capacidad de respuesta ante cualquier falla electrónica.

¿Qué camiones o maquinaria utilizan conectores Deutsch de diagnóstico de 9 pines y repuestos eléctricos para vehículos pesados?

El uso de la Ref. HD10-9-1939P-BP03 es prácticamente universal en el mundo de los repuestos eléctricos para vehículos pesados de origen americano y global. Camiones de marcas como Kenworth, Peterbilt, Freightliner, Western Star e International utilizan este puerto hembra de 9 pines como estándar de fábrica. Asimismo, es el puerto de diagnóstico por excelencia en maquinaria pesada de construcción y minería de marcas como Caterpillar, John Deere, Case y New Holland. Su adopción masiva se debe a que el protocolo J1939 requiere un medio físico robusto que soporte el intercambio constante de datos entre la transmisión, el motor y los sistemas de seguridad activa.

Para los almacenes de repuestos y talleres en Colombia, mantener un stock de estos conectores es esencial para atender la demanda de mantenimiento preventivo. No solo los vehículos nuevos lo requieren; muchos equipos antiguos son actualizados con sistemas de telemetría que se conectan precisamente a través de este puerto Deutsch de 9 pines. Con el apoyo de Conexium se pueden obtener los mejores resultados de abastecimiento, ya que somos proveedores especializados en componentes eléctricos para carga pesada. Al elegir Conexium, usted tiene la garantía de adquirir repuestos que han sido probados en las condiciones más duras de la industria colombiana, asegurando que su flota o la de sus clientes nunca pierda su capacidad de ser diagnosticada.

¿Cómo revisar el estado del conector de diagnóstico en el sistema electrónico del vehículo y reparación de sistemas electrónicos diésel?

La reparación de sistemas electrónicos diésel profesional incluye siempre un “check-up” del puerto de diagnóstico. Para revisar la Ref. HD10-9-1939P-BP03, el técnico debe utilizar un multímetro para verificar que el Pin A tenga continuidad a tierra de chasis y que el Pin B reciba voltaje de batería constante (12V o 24V según el camión). Luego, se debe medir la resistencia entre los pines C y D (CAN High y Low); con el sistema apagado, esta medición debe ser cercana a los 60 ohmios si las resistencias terminadoras de la red están en buen estado. Una lectura de 120 ohmios indicaría que una de las resistencias de la red está abierta o que hay un problema de cableado hacia el conector.

En las condiciones climáticas de Colombia, es común encontrar pines “quemados” por sobrevoltajes o terminales hembra que han perdido su elasticidad. El técnico debe usar una herramienta de inspección visual o una lupa para buscar micro-fisuras en el plástico que rodea los terminales. Con el apoyo de Conexium se pueden obtener los mejores resultados de inspección, ya que nuestras piezas nuevas sirven como patrón de referencia para detectar desgastes imperceptibles en componentes antiguos. Al trabajar con Conexium, el especialista en sistemas electrónicos diésel puede certificar que el puerto de diagnóstico está al 100%, permitiendo que el proceso de reparación sea sistemático y libre de errores de comunicación engañosos.

¿Qué características debe tener un conector de diagnóstico confiable para camiones y maquinaria pesada y repuestos eléctricos para vehículos pesados?

Un conector de diagnóstico para camiones y maquinaria pesada debe ser mucho más que una pieza de plástico. Debe contar con una clasificación de protección IP (Ingress Protection) adecuada para resistir el polvo de las canteras y la humedad de las carreteras colombianas. La Ref. HD10-9-1939P-BP03 destaca por su resistencia al impacto y su capacidad para soportar temperaturas de operación extremas bajo el tablero de instrumentos o cerca del vano motor. Además, los terminales internos deben estar fabricados con aleaciones que resistan la corrosión y mantengan una presión de contacto constante después de miles de ciclos de conexión con el escáner.

En el mercado de repuestos eléctricos para vehículos pesados, la autenticidad del material Deutsch es fundamental. Las imitaciones suelen usar plásticos que se cristalizan y rompen con el calor o terminales que se ensanchan al tercer uso. Con el apoyo de Conexium se pueden obtener los mejores resultados de durabilidad, ya que solo suministramos conectores que cumplen con las especificaciones técnicas más rigurosas de la industria. Al elegir a Conexium como su proveedor, usted adquiere un componente diseñado para durar tanto como el camión, garantizando que el puerto de diagnóstico sea siempre un punto de acceso seguro y no una fuente de problemas eléctricos adicionales para su flota pesada.

¿Cuándo es recomendable reemplazar el conector Deutsch de diagnóstico en un vehículo diésel y diagnóstico de motores diésel?

En el diagnóstico de motores diésel profesional, el reemplazo de la Ref. HD10-9-1939P-BP03 es recomendable ante la primera señal de inestabilidad en la conexión. Si el técnico nota que el escáner pierde el enlace al vibrar el vehículo, o si es necesario “jugar” con el cable para que conecte, el puerto ha llegado al final de su vida útil. También es obligatorio reemplazarlo si se detecta sulfatación verde en los pines o si el anillo de bloqueo del adaptador del escáner ya no gira suavemente sobre la rosca del conector hembra. Mantener un puerto en mal estado es un riesgo innecesario que puede derivar en la corrupción de datos durante una actualización crítica de software del ECM.

Para las flotas en Colombia con camiones de más de 5 años, el reemplazo preventivo del puerto de diagnóstico es una práctica de mantenimiento inteligente. Un puerto nuevo asegura que cualquier técnico que intervenga el vehículo pueda hacerlo de forma rápida y segura, sin dañar sus costosos equipos de escaneo. Con el apoyo de Conexium se pueden obtener los mejores resultados de rentabilidad operativa, ya que nuestras soluciones de reemplazo son económicas y de fácil instalación. Al confiar en Conexium, usted protege la electrónica de su motor diésel y asegura que la comunicación entre hombre y máquina sea siempre clara, permitiendo una gestión de flota basada en la eficiencia y la precisión tecnológica.
