Conector 9 pines hembra Deutsch para diagnostico J1939 y J1708 Ref. HD10-9-1939P-B022

Descripción

Asegure un enlace de datos impecable en su flota instalando el Conector 9 pines hembra Deutsch para diagnostico J1939 y J1708 Ref. HD10-9-1939P-B022, garantizando escaneos profesionales y precisos.

¿Qué es el Conector 9 pines hembra Deutsch para diagnostico J1939 y J1708 Ref. HD10-9-1939P-B022?

El Conector 9 pines hembra Deutsch para diagnostico J1939 y J1708 Ref. HD10-9-1939P-B022 es un puerto de interfaz electrónica de alta resistencia, diseñado específicamente para ser el punto de acceso maestro a las redes de comunicación de vehículos comerciales pesados. Este componente, perteneciente a la serie HD10 de Deutsch, es el estándar industrial para la conexión de herramientas de servicio en camiones y buses que operan bajo normativas internacionales. Su estructura circular de termoplástico rígido y sus contactos hembra de precisión permiten una transferencia de datos bidireccional, facilitando que el técnico interactúe con los módulos de control del motor, la transmisión y los sistemas de frenado ABS sin riesgo de interferencias externas.

Para el especialista en diagnóstico en Colombia, esta referencia representa la solución definitiva a los problemas de conectividad en el taller. A diferencia de conectores genéricos que se rompen con el uso diario, la Ref. HD10-9-1939P-B022 incluye un reborde de montaje y un sistema de bloqueo que soporta cientos de ciclos de conexión con escáneres profesionales. Al utilizar este componente con el apoyo de Conexium se pueden obtener los mejores resultados operativos, ya que nuestras piezas aseguran que el puerto de diagnóstico mantenga su integridad física y eléctrica frente al polvo y la vibración. Con Conexium, usted garantiza que el corazón electrónico de su flota esté siempre accesible para un mantenimiento preventivo de clase mundial.

¿Qué función tiene el conector Deutsch de 9 pines en el sistema de diagnóstico J1939 y J1708 y diagnóstico electrónico de camiones?

En el ámbito del diagnóstico electrónico de camiones, el conector Deutsch de 9 pines actúa como el puente de comunicación entre el lenguaje interno del vehículo y la interfaz del técnico. Su función primordial es unificar en un solo puerto físico los dos protocolos de red más importantes de la industria pesada: el J1939 de alta velocidad (CAN Bus) y el J1708 de baja velocidad. A través de este conector, el ECM (módulo de control del motor) envía ráfagas de datos sobre el consumo de combustible, la presión de aceite y los códigos de error activos. Es la pieza que permite que un escáner profesional pueda “leer” lo que sucede dentro de los cilindros y los sistemas de post-tratamiento de gases.

Para el mecánico diésel en Colombia, este puerto es vital para evitar el reemplazo innecesario de piezas costosas. Un puerto de 9 pines en óptimas condiciones sirve para realizar pruebas dinámicas y calibraciones de parámetros que son imposibles de hacer de forma manual. Con el apoyo de Conexium se pueden obtener los mejores resultados de enlace, ya que suministramos conectores que cumplen con las tolerancias exactas de conductividad para ambos protocolos. Al elegir a Conexium como su proveedor aliado, el técnico asegura que la comunicación entre el camión y el equipo de diagnóstico sea fluida y transparente, permitiendo identificar fallas complejas en segundos y mejorando la rentabilidad de cada jornada de trabajo en el taller.

¿Cómo identificar el puerto de diagnóstico de 9 pines en un camión o bus diésel y puertos de diagnóstico para vehículos comerciales?

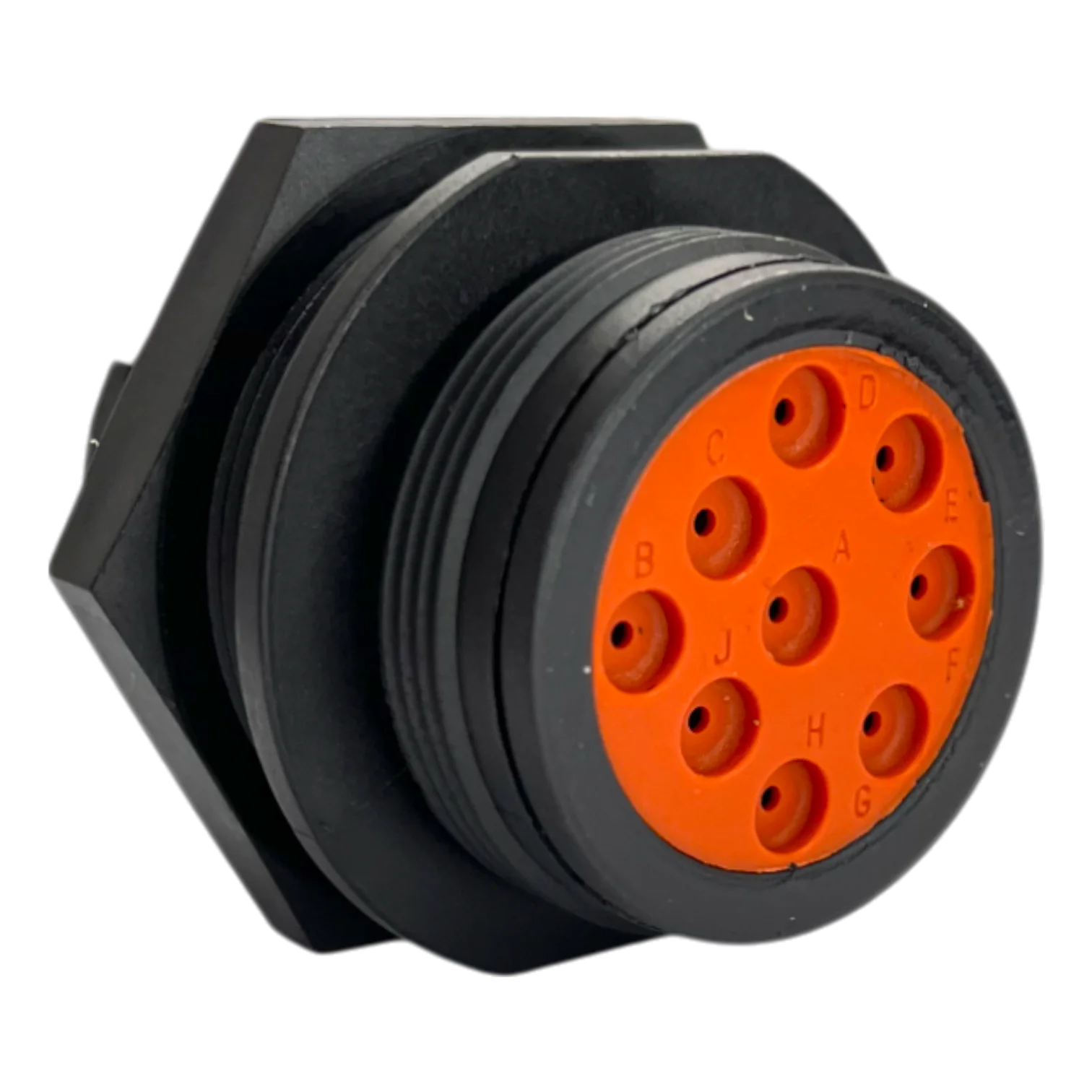

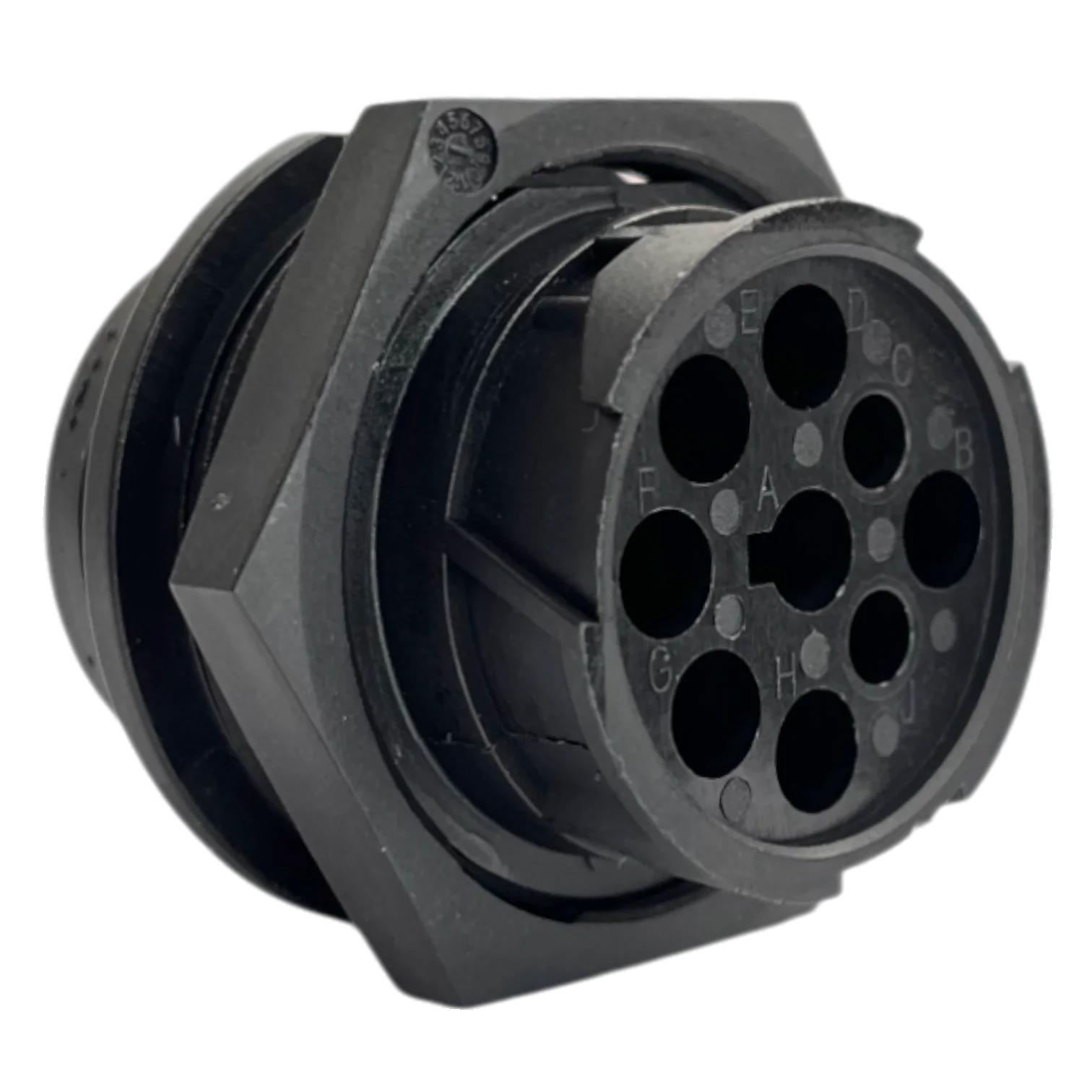

La identificación de los puertos de diagnóstico para vehículos comerciales es una habilidad básica para cualquier técnico de diagnóstico de vehículos pesados. El conector Ref. HD10-9-1939P-B022 se distingue por su forma circular negra con nueve cavidades hembra dispuestas simétricamente. En camiones de marcas como Kenworth, International o Freightliner, este puerto se localiza comúnmente bajo el tablero de instrumentos, cerca de la rodilla izquierda del conductor o en el panel de fusibles lateral. En el caso de buses y vehículos de transporte de pasajeros, puede encontrarse cerca de la base del asiento del conductor o en un compartimento dedicado de fácil acceso para el personal de mantenimiento de flotas.

Para el especialista en Colombia, es crucial no confundir este puerto con el antiguo conector de 6 pines, que suele ser de color gris. El puerto de 9 pines es más robusto y, en modelos más recientes (Type 2), puede presentarse en color verde para indicar una mayor velocidad de transmisión de datos (500k CAN). Con el apoyo de Conexium se pueden obtener los mejores resultados de estandarización en su flota, ya que nuestras piezas permiten reemplazar puertos desgastados o mal ubicados por una interfaz estándar y confiable. Al confiar en Conexium, usted garantiza que sus técnicos identifiquen el puerto de diagnóstico al instante, reduciendo los tiempos muertos y asegurando que la conexión sea siempre segura y profesional.

¿Qué equipos de diagnóstico funcionan con el conector Deutsch HD10-9-1939P-B022 y herramientas de escaneo automotriz?

Las herramientas de escaneo automotriz para carga pesada dependen totalmente de la integridad de la Ref. HD10-9-1939P-B022 para funcionar al cien por ciento de su capacidad. Este conector es compatible con interfaces de comunicación líderes en el mercado como el Nexiq USB-Link, Dearborn DPA 5, y los adaptadores originales de fábrica de marcas como Cummins Inline, Caterpillar ET y Volvo Vocom. También es el puerto receptor para escáneres multimarca profesionales como Jaltest y Autel MaxiSys CV. Al ser un conector estandarizado SAE, permite que cualquier técnico en Colombia conecte su equipo de diagnóstico preferido sin temor a incompatibilidades físicas que puedan dañar los pines del escáner.

Para el técnico en diagnóstico de vehículos pesados, la calidad del puerto hembra es tan importante como el software del escáner. Un puerto defectuoso puede generar ruido eléctrico que bloquea el acceso a funciones avanzadas como el borrado de códigos de emisiones o la regeneración forzada del filtro de partículas (DPF). Con el apoyo de Conexium se pueden obtener los mejores resultados de protección de sus equipos, ya que nuestros conectores aseguran una fuerza de inserción calibrada que evita el ensanchamiento de los contactos. Al elegir Conexium, usted protege su inversión en herramientas de escaneo automotriz de alta gama, garantizando que cada sesión de diagnóstico sea exitosa y que la comunicación J1939 permanezca estable durante todo el proceso.

¿Qué diferencia existe entre los protocolos de diagnóstico J1939 y J1708 en vehículos pesados y protocolos de comunicación J1939 y J1708?

Entender los protocolos de comunicación J1939 y J1708 es fundamental para la reparación de camiones pesados moderna. El protocolo J1708 es el estándar más antiguo; trabaja a una velocidad baja (9600 bps) y se utiliza principalmente para transmitir códigos de falla básicos y datos sencillos del tablero. Por el contrario, el J1939 es un protocolo basado en CAN Bus de alta velocidad (250k o 500k bps) que permite una interacción en tiempo real entre múltiples módulos electrónicos del vehículo. El conector de 9 pines Ref. HD10-9-1939P-B022 es capaz de manejar ambos lenguajes simultáneamente, asignando pines específicos para cada red dentro de su carcasa circular, lo que permite una visión total del estado del camión.

Para el personal de mantenimiento de flotas en Colombia, esta dualidad es esencial cuando se trabaja con vehículos de diferentes años de fabricación. Muchos camiones en nuestras carreteras utilizan J1708 para datos de chasis y J1939 para la gestión del motor. Con el apoyo de Conexium se pueden obtener los mejores resultados de versatilidad técnica, ya que suministramos conectores que mantienen el aislamiento perfecto entre estas redes de datos. Al trabajar con el respaldo de Conexium, el técnico garantiza que el escáner reciba toda la información disponible del vehículo, permitiendo un diagnóstico integral que abarca desde los sistemas de inyección más modernos hasta los accesorios eléctricos tradicionales del camión.

¿Qué problemas de comunicación pueden ocurrir si el conector de diagnóstico de 9 pines está defectuoso y sistemas electrónicos de motores diésel?

Los sistemas electrónicos de motores diésel son extremadamente sensibles a la calidad de la conexión en el puerto de diagnóstico. Si la Ref. HD10-9-1939P-B022 está defectuosa por sulfatación o desgaste, el síntoma más común es la pérdida intermitente de comunicación con el escáner, lo que el técnico suele describir como “se cae el enlace”. Otros problemas incluyen lecturas de voltaje erráticas, códigos de falla falsos relacionados con la red CAN (como errores de “Timeout” o “Bus OFF”) y la imposibilidad de reprogramar módulos electrónicos. En el peor de los casos, un pin de alimentación (Pin B) suelto puede causar un cortocircuito que dañe la interfaz de diagnóstico del taller.

En las rutas de Colombia, donde la humedad y el polvo son constantes, un conector dañado puede sabotear el mantenimiento de flotas de transporte. El técnico puede perder horas buscando una falla mecánica inexistente cuando el problema real es una mala conexión en el puerto Deutsch. Con el apoyo de Conexium se pueden obtener los mejores resultados de prevención, ya que nuestras piezas de reemplazo ofrecen un sellado superior contra contaminantes. Al elegir Conexium, usted elimina la incertidumbre en sus procesos de diagnóstico, asegurando que cada código reportado por el sistema sea real y que el personal de mantenimiento pueda confiar plenamente en lo que dicta el equipo de escaneo electrónico.

¿Cómo instalar un conector Deutsch de 9 pines para sistemas de diagnóstico de camiones y reparación de camiones pesados?

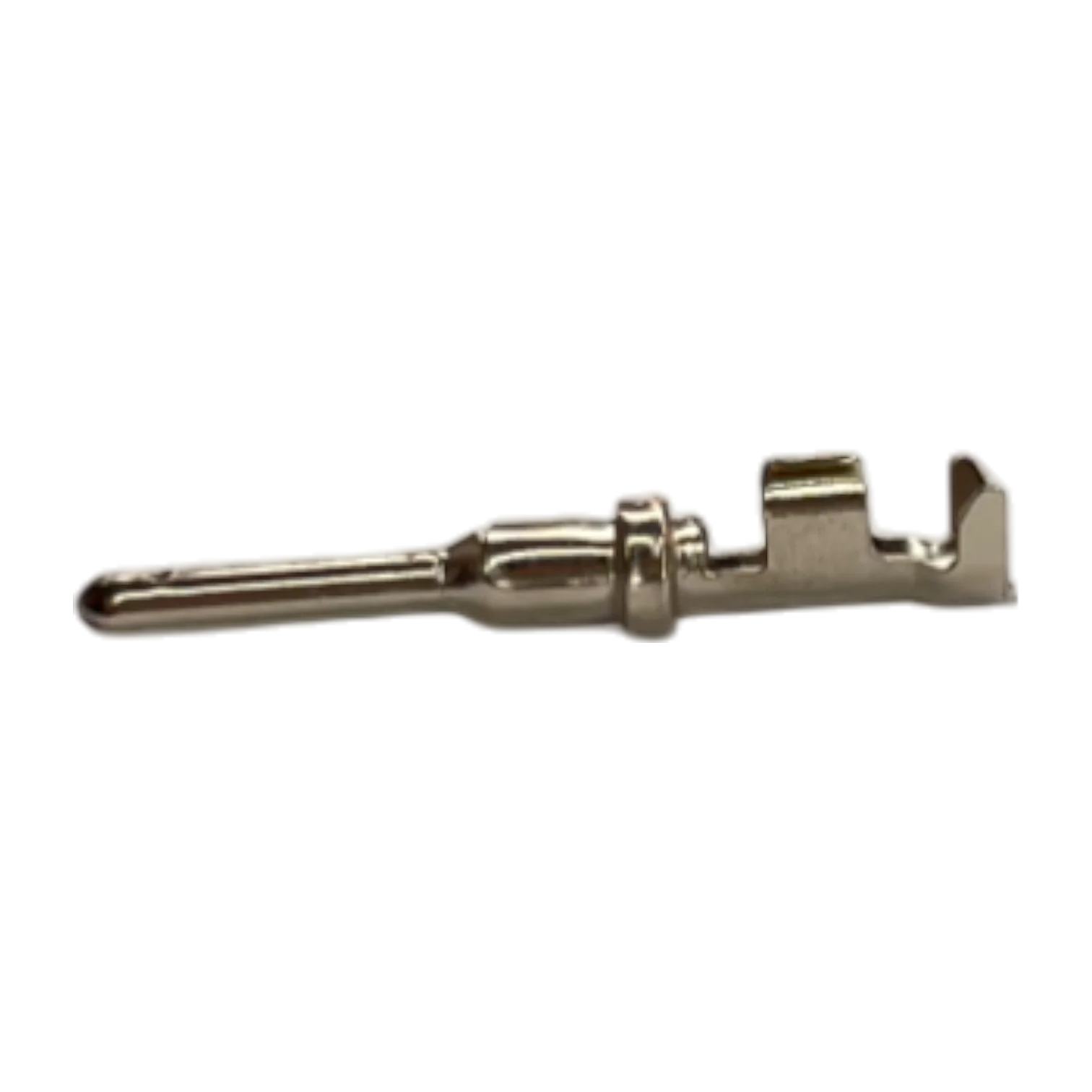

La instalación correcta de la Ref. HD10-9-1939P-B022 es un procedimiento técnico esencial en la reparación de camiones pesados. El proceso requiere pelar los cables del arnés del vehículo con precisión y utilizar terminales hembra de alta calidad que se insertan en la parte posterior del conector. Es imperativo seguir el diagrama de pines estándar: el Pin A para tierra, el Pin B para positivo de batería, y los pines C y D para la red J1939 (CAN High y Low). Un técnico calificado debe asegurarse de que cada cable quede bloqueado firmemente dentro de la cavidad plástica y utilizar botas de caucho o resinas para sellar la entrada de cables contra la humedad y el vapor de aceite.

Para los electricistas automotrices en Colombia, realizar esta instalación con componentes de grado industrial es la única forma de evitar garantías recurrentes. No se deben utilizar empalmes improvisados ni soldadura excesiva que pueda aumentar la resistencia eléctrica en las líneas de datos sensibles. Con el apoyo de Conexium se pueden obtener los mejores resultados de montaje, ya que proveemos el kit completo con los accesorios de sellado originales de Deutsch. Al elegir Conexium, el reconstructor de sistemas eléctricos garantiza que el puerto de diagnóstico del camión quede con un acabado de fábrica, permitiendo que cualquier escáner se conecte de forma suave y segura durante toda la vida útil del vehículo.

¿Qué marcas de camiones utilizan conectores Deutsch de diagnóstico J1939 y mantenimiento de flotas de transporte?

En el mantenimiento de flotas de transporte a nivel global y especialmente en Colombia, el conector Deutsch de 9 pines es el estándar de oro para las marcas americanas y muchas marcas globales. Fabricantes líderes como Kenworth, International, Freightliner, Mack y Western Star lo utilizan como su puerto de comunicación principal por defecto. También es común encontrar la Ref. HD10-9-1939P-B022 en buses con motores Cummins o Detroit Diesel, así como en maquinaria pesada de marcas como Case o New Holland que comparten protocolos de comunicación J1939. Su adopción masiva permite que una empresa de transporte maneje una flota diversa con un solo tipo de cable de diagnóstico.

Para el jefe de taller en Colombia, estandarizar sus repuestos con esta referencia de 9 pines hembra simplifica enormemente la logística. Ya sea que esté diagnosticando un camión de carga pesada o un bus de transporte intermunicipal, la interfaz física será la misma. Con el apoyo de Conexium se pueden obtener los mejores resultados de abastecimiento, ya que mantenemos un inventario constante de estas piezas críticas para las marcas más populares del país. Al elegir Conexium, usted asegura que su equipo técnico nunca se quede varado por falta de un puerto de diagnóstico confiable, permitiendo que la flota se mantenga en movimiento con la eficiencia que solo el diagnóstico estandarizado puede ofrecer.

¿Cómo verificar si el puerto de diagnóstico del vehículo está funcionando correctamente y sistemas electrónicos de motores diésel?

Para verificar el funcionamiento de los sistemas electrónicos de motores diésel a través de la Ref. HD10-9-1939P-B022, el técnico debe realizar pruebas de voltaje y resistencia. Primero, con un multímetro en escala de voltios DC, se debe medir el Pin B (positivo) contra el Pin A (tierra) para confirmar que llega el voltaje de batería completo. Luego, con el switch en OFF, se debe medir la resistencia entre los pines de datos CAN (Pines C y D); una lectura cercana a los 60 ohmios indica que la red está balanceada y las resistencias terminadoras están presentes. Una lectura de 120 ohmios sugeriría un cable roto o una resistencia de red faltante que impedirá el diagnóstico.

En el exigente mercado de Colombia, estas pruebas sencillas pueden salvar un día de trabajo. Un puerto que entrega voltaje pero no muestra la resistencia CAN adecuada no permitirá que el escáner reconozca el motor. Con el apoyo de Conexium se pueden obtener los mejores resultados de precisión, ya que nuestras piezas nuevas aseguran que los terminales hembra tengan la presión de contacto necesaria para obtener lecturas de multímetro exactas. Al utilizar componentes de Conexium, el electricista automotriz descarta fallas por desgaste físico del puerto, permitiendo enfocarse en la resolución de problemas lógicos o mecánicos del motor diésel con total seguridad técnica.

¿Qué características debe tener un conector de diagnóstico confiable para flotas de transporte y mantenimiento de flotas de transporte?

Un conector destinado al mantenimiento de flotas de transporte debe poseer características de robustez de grado militar para sobrevivir al trato rudo. La Ref. HD10-9-1939P-B022 destaca por su carcasa de termoplástico reforzado que no se deforma con el calor excesivo dentro de la cabina ni se agrieta con los golpes accidentales de las herramientas. Debe tener contactos hembra fabricados con aleaciones de alta conductividad que resistan la oxidación y que mantengan su forma después de miles de inserciones. Además, es vital que cuente con un reborde de montaje sólido para que el puerto no se hunda hacia el interior del tablero cuando el técnico presiona el cable del escáner.

Para los transportadores en Colombia, la durabilidad es ahorro. Un conector barato que requiere reemplazo cada seis meses termina siendo más costoso que una pieza Deutsch original de Conexium. Con el apoyo de Conexium se pueden obtener los mejores resultados de longevidad, ya que suministramos productos que han sido probados en las condiciones más difíciles de operación pesada. Al elegir a Conexium como su proveedor, usted adquiere un componente diseñado para resistir las vibraciones constantes y los cambios de temperatura de nuestra geografía, garantizando que el puerto de diagnóstico sea siempre el punto más confiable del sistema electrónico de su camión.

¿En qué casos es necesario reemplazar el conector Deutsch de diagnóstico en camiones o maquinaria pesada y reparación de camiones pesados?

En la reparación de camiones pesados profesional, el reemplazo de la Ref. HD10-9-1939P-B022 es obligatorio cuando se detectan daños físicos que comprometen la seguridad de la conexión. Los casos más claros incluyen la rotura de las muescas de guía exteriores, la presencia de pines hembra “bailando” o hundidos dentro de la carcasa, o rastro de corrosión verde (sulfatación) que no se quita con limpiador de contactos. También es recomendable cambiarlo si el anillo de bloqueo del escáner se suelta con facilidad; un puerto desgastado puede causar una desconexión accidental durante una actualización de software del ECM, lo cual podría dejar la computadora del vehículo totalmente inoperativa.

Para los dueños de talleres en Colombia, el cambio preventivo del puerto de diagnóstico en vehículos con más de 500,000 kilómetros es una inversión inteligente. Evita la frustración de sus técnicos y protege los costosos escáneres profesionales de posibles daños por pines mal alineados. Con el apoyo de Conexium se pueden obtener los mejores resultados de rentabilidad, ya que nuestras soluciones de reemplazo son fáciles de instalar y devuelven la confianza total en el sistema de comunicación del vehículo. Al confiar en Conexium, usted asegura que su camión o maquinaria pesada esté siempre lista para ser diagnosticada, minimizando los riesgos electrónicos y maximizando el tiempo productivo de su flota.
