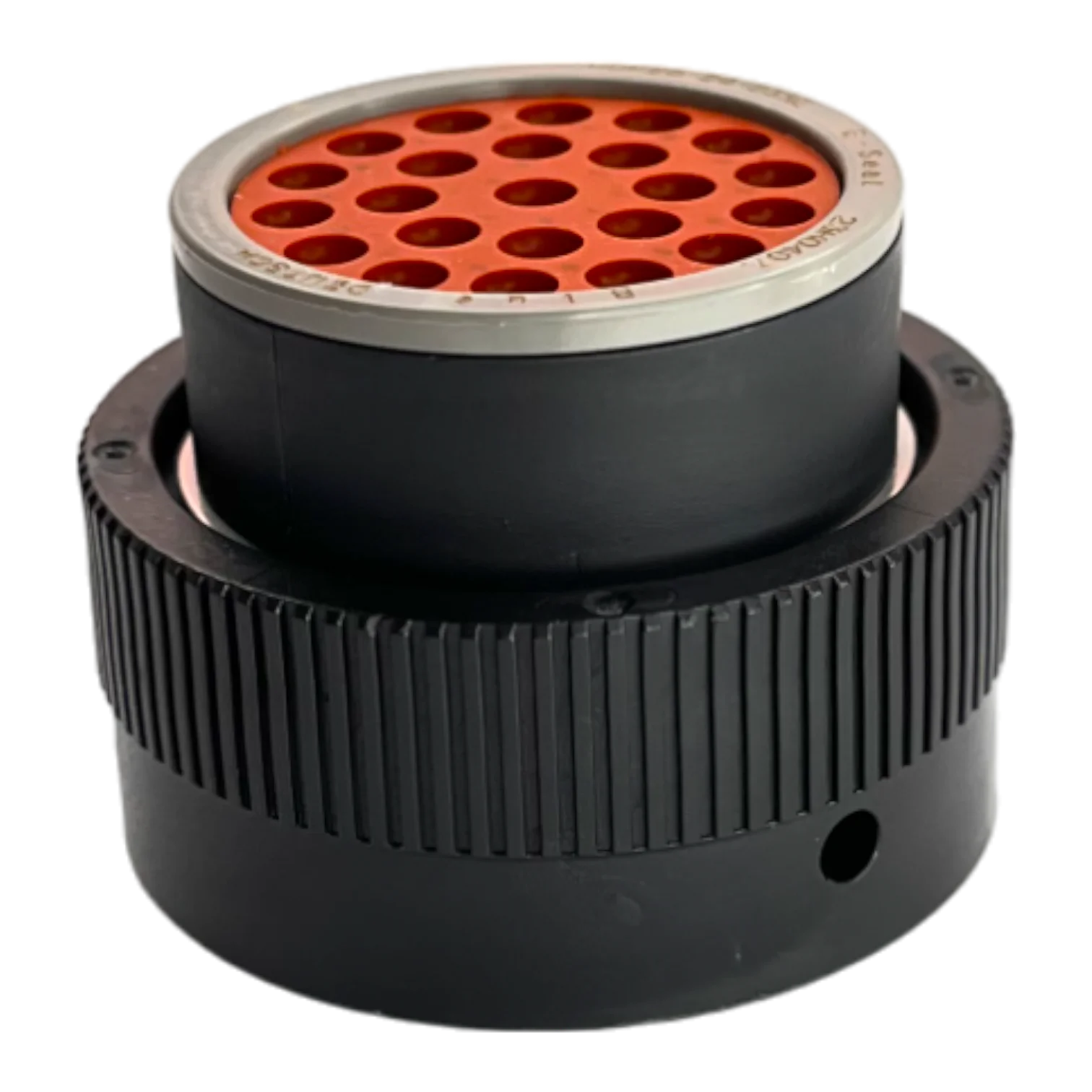

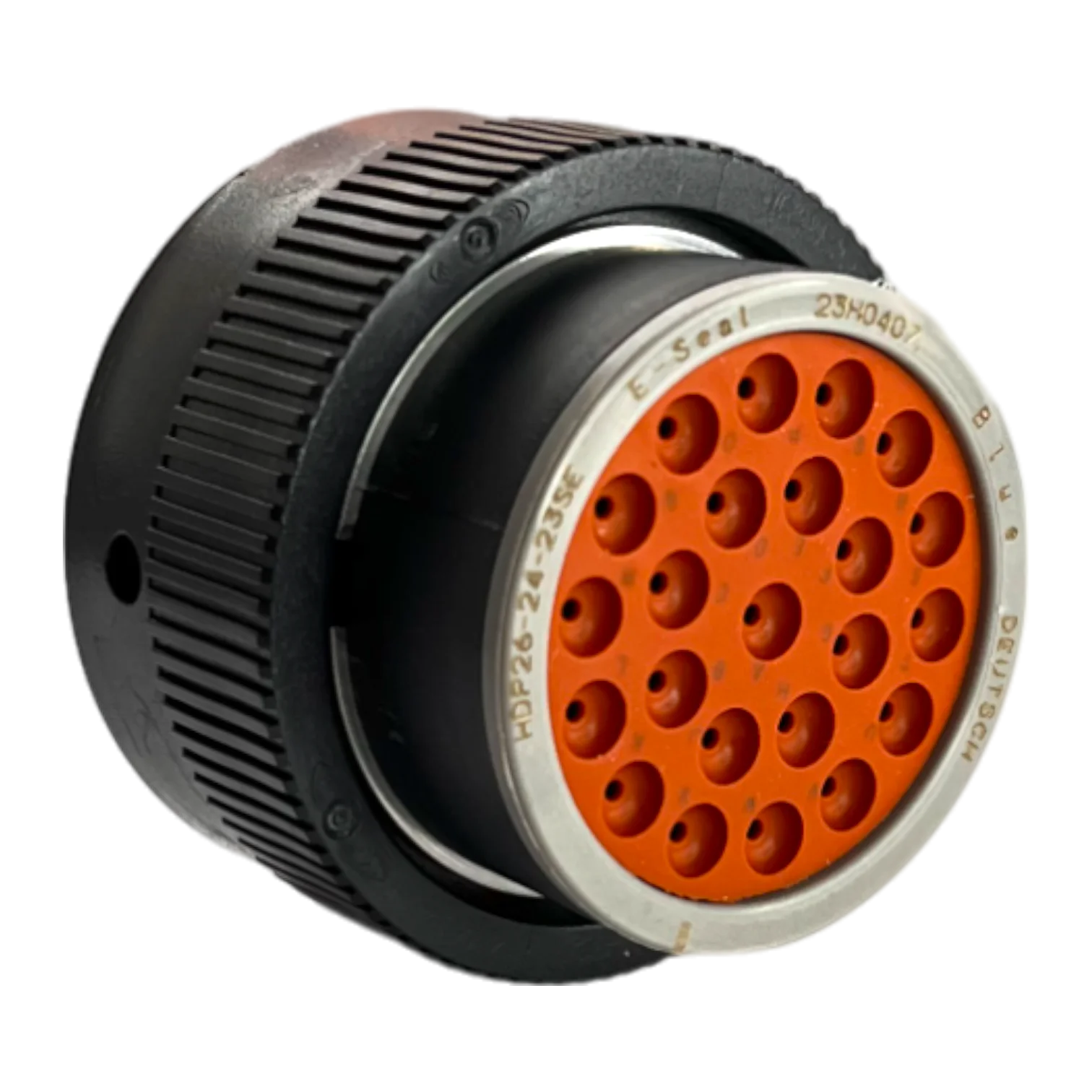

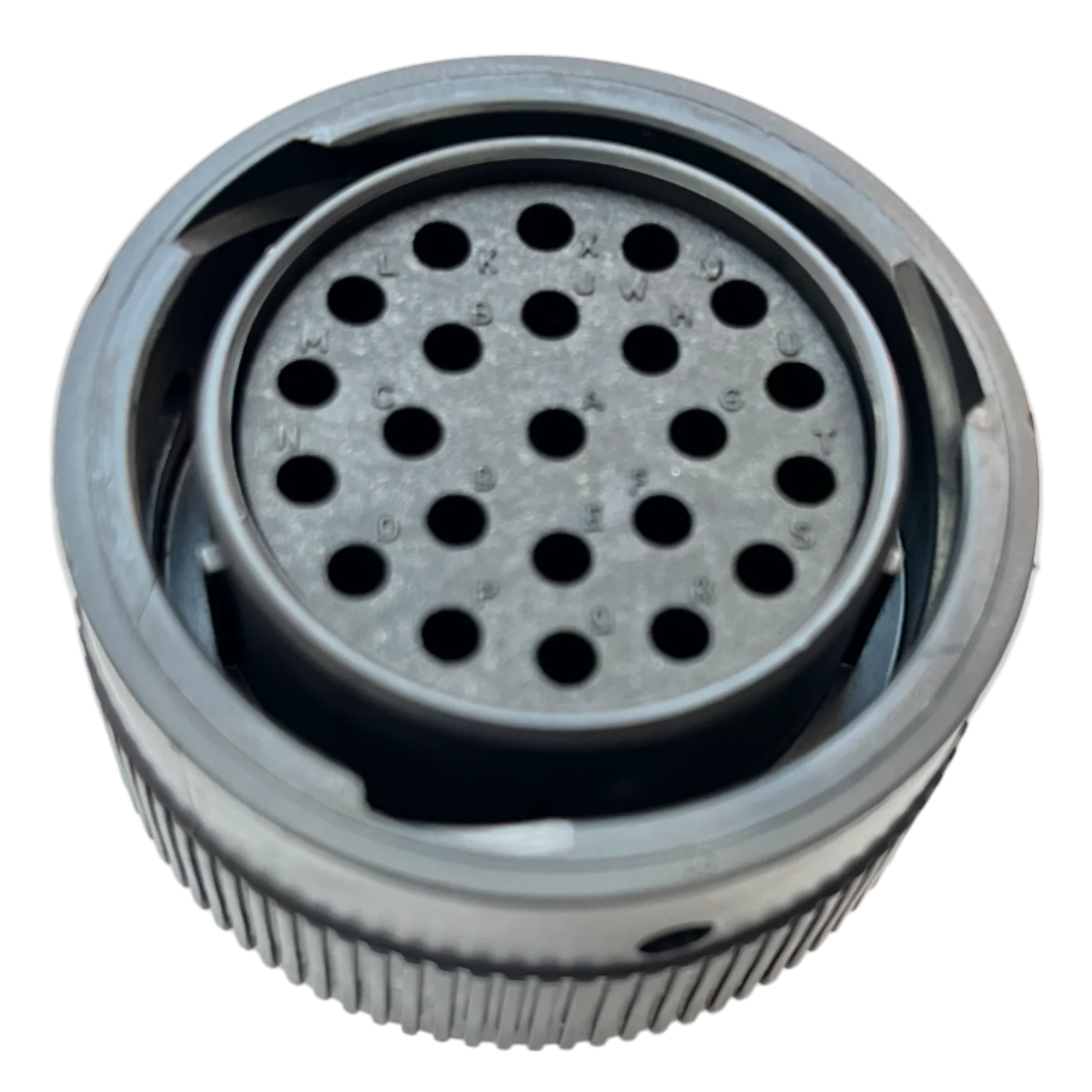

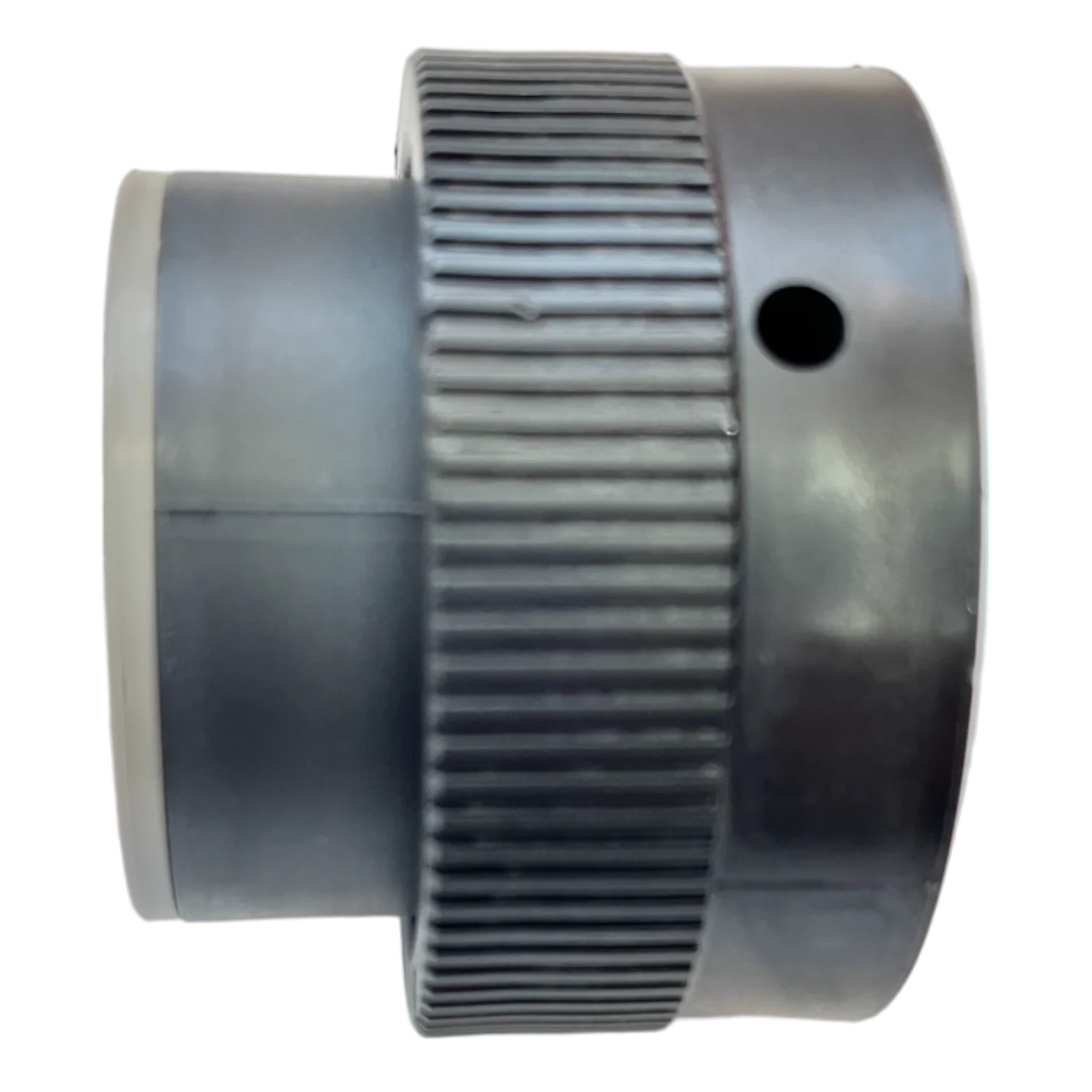

Conector 23 pines macho Deutsch para motores Cummins Ref. HDP26-24-23SE

Descripción

Proteja la integridad de su electrónica instalando el Conector 23 pines macho Deutsch para motores Cummins Ref. HDP26-24-23SE, garantizando conexiones blindadas en las rutas colombianas.

¿Que es el Conector 23 pines macho Deutsch para motores Cummins Ref. HDP26-24-23SE?

El Conector 23 pines macho Deutsch para motores Cummins Ref. HDP26-24-23SE es un componente de interconexión industrial de alta densidad, perteneciente a la prestigiosa serie HDP20 de Deutsch (TE Connectivity). Este conector circular de cuerpo termoplástico reforzado está diseñado específicamente para entornos de trabajo pesado, donde el motor Cummins se ve expuesto a vibraciones constantes, cambios térmicos extremos y contacto directo con agentes químicos como diésel y aceites. Su configuración de 23 cavidades permite la gestión de múltiples señales en un solo punto de acople, utilizando un sistema de bayoneta que asegura un cierre mecánico perfecto, evitando desconexiones accidentales que podrían apagar el motor en plena marcha.

Para el técnico diésel en Colombia, esta referencia es sinónimo de confiabilidad en el diagnóstico y la reparación. Su diseño “macho” alberga los terminales tipo pin que se conectan al receptáculo del módulo o del arnés secundario, asegurando una conductividad impecable. Con el apoyo de Conexium, los especialistas en motores Cummins pueden acceder a este repuesto original con la certeza de que su estructura interna y sus sellos de silicona cumplirán con las normativas internacionales de estanqueidad. Es la solución definitiva para reconstruir arneses críticos, garantizando que el flujo de datos entre los sensores y el ECM no se vea interrumpido por factores ambientales o mecánicos.

¿Para qué sirve el conector 23 pines macho Deutsch HDP26-24-23SE en motores Cummins electrónicos?

En los motores Cummins electrónicos, este conector de 23 pines cumple la función vital de centralizar el flujo de información y potencia entre el Módulo de Control Electrónico (ECM) y los diversos componentes periféricos. Su propósito es actuar como una barrera física y eléctrica que organiza señales de inyección, datos de sensores de presión y temperatura, y líneas de comunicación de la red CAN-Bus. Al utilizar 23 vías, permite que el sistema de gestión del motor tenga un control granular sobre cada cilindro y sistema auxiliar, asegurando que la combustión sea eficiente y que las emisiones se mantengan bajo control, algo fundamental para cumplir con las normativas ambientales vigentes en Colombia.

La correcta funcionalidad de este componente previene paradas no programadas por fallas de señal. Con el apoyo de Conexium, los técnicos pueden realizar instalaciones que respetan la arquitectura original del fabricante, evitando el ruido eléctrico que suele afectar a los conectores de baja calidad. Al emplear la referencia HDP26-24-23SE, se garantiza que la caída de voltaje en los puntos de contacto sea inexistente, lo que permite que el ECM reciba lecturas precisas de los sensores en tiempo real. Esto es esencial para la optimización del consumo de combustible y para evitar que el motor entre en modo de protección por lecturas erráticas derivadas de una conexión deficiente.

¿En qué aplicaciones específicas se utiliza la referencia HDP26-24-23SE en conectores Deutsch originales?

La aplicación de los conectores Deutsch originales de la serie HDP20 es sumamente amplia en la industria pesada, pero la referencia HDP26-24-23SE se encuentra con mayor frecuencia en la interfaz del arnés del motor de las series Cummins ISB, ISC, ISL e ISM. Se utiliza principalmente en el punto donde el arnés del OEM (fabricante del vehículo) se une con el arnés del motor Cummins, o directamente en la conexión de módulos de control de accesorios y transmisiones automatizadas que requieren un alto número de señales. Es un estándar en camiones de carga pesada, buses de transporte masivo y maquinaria de construcción que opera en las zonas mineras y de infraestructura de Colombia.

Entender la aplicación exacta permite un mantenimiento más ágil y profesional. Con el apoyo de Conexium, usted tiene la garantía de recibir el conector adecuado para aplicaciones donde el sellado IP68 es obligatorio. Ya sea que esté trabajando en un bus de servicio urbano con paradas constantes o en un tractocamión que cruza la Línea, este conector ofrece la resistencia necesaria para soportar el ciclo de trabajo más exigente. Su robustez lo hace ideal para aplicaciones donde el espacio es reducido pero la necesidad de señales es alta, permitiendo que 23 cables se conecten de forma segura en un diámetro circular compacto de tamaño 24.

¿Qué tipo de señales eléctricas maneja en el diagnóstico ECM diésel y reparación de arneses eléctricos?

Durante un diagnóstico ECM diésel, se identifica que el conector de 23 pines maneja una mezcla crítica de señales análogas y digitales. Por un lado, transmite voltajes de referencia de 5V para sensores de presión y posición, los cuales son extremadamente sensibles a la resistencia eléctrica. Por otro lado, maneja señales de conmutación de alta velocidad para los actuadores de inyección y las líneas de comunicación J1939 (CAN-Bus). En la reparación de arneses eléctricos, es imperativo que el conector HDP26-24-23SE mantenga el aislamiento perfecto entre estas vías para evitar el “cross-talk” o inducción magnética, que podría generar códigos de falla fantasmales en el sistema.

La integridad de estas señales es lo que permite que un camión Cummins rinda al 100%. Con el apoyo de Conexium, los electricistas pueden estar tranquilos al saber que los materiales de la carcasa Deutsch minimizan la interferencia externa y protegen los terminales de la sulfatación. Un conector desgastado puede alterar la señal de un inyector por microsegundos, lo suficiente para causar una falla de encendido o una pérdida de potencia que el escáner no siempre identifica como un problema físico. Al instalar el conector de 23 pines nuevo, se restaura la “capa física” de la red electrónica del motor, permitiendo que el diagnóstico sea claro y que la reparación sea definitiva.

¿Qué tipo de terminales utiliza el conector 23 pines macho Deutsch en el mantenimiento de vehículos pesados?

Para el mantenimiento de vehículos pesados, es fundamental saber que el conector HDP26-24-23SE utiliza terminales de la serie “Size 16” de Deutsch. Estos terminales tipo pin (macho) son famosos por su diseño de contacto sólido o formado, que ofrece una superficie de conexión constante de 360 grados. Los terminales están fabricados en aleaciones de cobre de alta conductividad, a menudo recubiertos de níquel o incluso oro para aplicaciones de muy baja corriente donde la oxidación no es una opción. El uso de estos terminales asegura que la conexión pueda manejar hasta 13 amperios por vía, lo que es más que suficiente para la mayoría de las funciones de control de un motor Cummins.

El éxito de una reparación técnica depende de usar los terminales correctos. Con el apoyo de Conexium, los técnicos en Colombia no solo obtienen la carcasa del conector, sino también los terminales originales que garantizan un crimpado perfecto. El uso de terminales genéricos o el intento de soldar cables directamente dentro de la cavidad son prácticas que deben evitarse, ya que destruyen la flexibilidad y el sellado del sistema Deutsch. Al emplear los terminales Size 16 adecuados, se asegura que la conexión sea resistente a la fatiga mecánica por vibración, manteniendo la presión de contacto necesaria para que el motor opere sin interrupciones eléctricas durante años.

¿Cómo identificar un sobrecalentamiento en el conector del arnés Cummins y sistemas electrónicos de camiones?

El sobrecalentamiento en los sistemas electrónicos de camiones suele ser una señal de alerta temprana de un fallo catastrófico. En el conector HDP26-24-23SE, el sobrecalentamiento se identifica visualmente por el oscurecimiento o la cristalización del plástico termoplástico alrededor de una cavidad específica. También se puede notar que el sello de silicona trasero (grommet) cambia de color o se deforma. Al tacto, un conector que está operando con alta resistencia se sentirá excesivamente caliente después de unos minutos de trabajo del motor. Esto suele ocurrir cuando un terminal está flojo o sulfatado, lo que genera un arco eléctrico diminuto que eleva la temperatura local y puede llegar a fundir el conector.

Prevenir incendios eléctricos es una prioridad en la gestión de flotas. Con el apoyo de Conexium, los jefes de mantenimiento pueden realizar inspecciones termográficas o visuales y sustituir los conectores que muestren signos de fatiga térmica. Un conector sobrecalentado pierde su capacidad de sellado, permitiendo que la humedad entre y acelere la corrosión de los demás pines. Al reemplazar a tiempo el conector de 23 pines, se protege el módulo ECM de daños por retorno de voltaje o cortocircuitos internos. Es una inversión mínima comparada con el costo de reconstruir un arnés completo o reemplazar una computadora de motor quemada por un simple contacto deficiente.

¿Qué fallas pueden generarse por pines doblados o sulfatados en los repuestos eléctricos Cummins?

Los repuestos eléctricos Cummins deben mantenerse en estado impecable, ya que pines doblados o sulfatados en el conector HDP26-24-23SE son la receta perfecta para el desastre electrónico. Un pin doblado puede causar un cortocircuito entre dos vías, enviando 12V a un sensor de 5V y quemándolo instantáneamente. Por otro lado, la sulfatación actúa como una resistencia aislante que impide el paso de la corriente o genera lecturas erráticas. Esto se traduce en fallas como: tirones del motor, humo negro por inyección deficiente, dificultad para arrancar en frío y la activación aleatoria de la luz “Check Engine” con códigos de falla intermitentes que vuelven loco al técnico.

La precisión es obligatoria para evitar el tiempo de inactividad de la flota. Con el apoyo de Conexium, usted tiene acceso a conectores que han sido almacenados bajo condiciones óptimas para evitar la oxidación antes de su instalación. Un pin sulfatado en la línea de datos CAN-Bus puede tirar abajo la comunicación de todo el vehículo, dejando al camión varado sin que el motor tenga un daño mecánico real. Al asegurar que el conector de 23 pines esté libre de contaminantes y con los pines perfectamente alineados, se garantiza que la lógica del motor Cummins funcione con la limpieza eléctrica para la que fue diseñada, asegurando la productividad del transporte.

¿Cómo instalar correctamente un conector Deutsch de 23 pines en la compra de autopartes técnicas al por mayor?

La instalación correcta es vital, especialmente cuando se gestiona la compra de autopartes técnicas al por mayor para grandes talleres. El proceso comienza con el uso de una herramienta de crimpado de ciclo controlado para asegurar que el terminal Size 16 quede perfectamente sujeto al cable. Luego, se inserta el cable por el sello trasero de la carcasa HDP26-24-23SE hasta escuchar el “clic” de retención. Es fundamental utilizar tapones de sellado (sealing plugs) en las cavidades que no se utilicen, para mantener la presión interna y la estanqueidad. Finalmente, al acoplar el conector macho con la hembra, se debe girar el anillo de bayoneta hasta el tope, asegurando que el sello frontal quede comprimido.

Un error en la instalación puede anular los beneficios de un repuesto original. Con el apoyo de Conexium, los técnicos reciben asesoría sobre las mejores prácticas de ensamble para evitar daños en los sellos. Es recomendable aplicar una pequeña cantidad de grasa dieléctrica en los pines para facilitar la inserción y añadir una capa extra de protección contra la humedad. Una instalación profesional no solo se ve mejor, sino que garantiza que el conector soporte las exigentes condiciones de las vías colombianas, desde el calor de la costa hasta la humedad de las zonas andinas, manteniendo la flota operativa y reduciendo las garantías por fallas de mano de obra.

¿Se puede reparar el conector del arnés del motor o es mejor reemplazarlo por repuestos eléctricos Cummins?

En el mundo de los repuestos eléctricos Cummins, surge a menudo la duda de si es posible “rescatar” un conector dañado. Aunque existen kits de terminales, si la carcasa del conector HDP26-24-23SE presenta grietas, el anillo de bayoneta está pegado o los sellos internos están rotos, la reparación es solo un paño de agua tibia. Una carcasa debilitada no podrá mantener la presión necesaria sobre los pines, lo que derivará en nuevas fallas intermitentes en poco tiempo. Por lo tanto, para garantizar una reparación de alta calidad que no genere retornos al taller, lo más profesional y rentable es reemplazar el conector completo por uno nuevo y original.

La excelencia técnica se basa en soluciones definitivas, no en remiendos. Con el apoyo de Conexium, usted puede obtener la referencia exacta HDP26-24-23SE de forma rápida en Colombia, lo que hace que el reemplazo sea una opción más lógica que pasar horas tratando de limpiar un conector viejo y sulfatado. Reemplazar el conector asegura que todos los componentes (carcasa, sellos y terminales) trabajen en conjunto como un sistema nuevo. Esto brinda tranquilidad tanto al técnico como al dueño del vehículo, ya que se elimina de raíz la posibilidad de que la humedad vuelva a entrar o que los pines se suelten por vibración, asegurando la longevidad del sistema eléctrico del camión.

¿Qué diferencia hay entre un conector Deutsch original y uno genérico para motores Cummins electrónicos?

La diferencia entre un conector Deutsch original y uno genérico para motores Cummins electrónicos es abismal y se nota en los detalles de ingeniería. Los conectores Deutsch originales utilizan plásticos de grado de ingeniería que no se deforman con el calor intenso del motor ni se vuelven quebradizos con el tiempo. Los sellos de silicona originales mantienen su elasticidad y capacidad de estanqueidad incluso después de años de exposición a solventes. En contraste, los conectores genéricos suelen usar materiales de menor calidad que fallan ante la vibración extrema, permitiendo que el agua penetre y destruya los contactos eléctricos en cuestión de meses, provocando fallas críticas que el ahorro inicial no justifica.

Elegir calidad es proteger su reputación y su bolsillo. Con el apoyo de Conexium, usted adquiere el respaldo de la marca líder en conectividad para equipo pesado. Un conector genérico puede tener tolerancias de fabricación deficientes, lo que hace que los pines no alineen correctamente con el receptáculo, pudiendo dañar el módulo ECM que cuesta miles de dólares. Al optar por la referencia original HDP26-24-23SE, se asegura un ajuste perfecto y una durabilidad comprobada en pruebas de laboratorio y campo. En Colombia, donde el clima y la topografía son un reto constante, solo los componentes originales ofrecen la seguridad necesaria para que los motores Cummins operen sin fallas electrónicas imprevistas.

¿El conector HDP26-24-23SE es compatible con módulos OEM y aftermarket para mantenimiento de vehículos pesados?

Para el mantenimiento de vehículos pesados, es una excelente noticia saber que el conector HDP26-24-23SE es totalmente compatible tanto con módulos OEM de Cummins como con arneses y sensores de calidad aftermarket que respeten los estándares de la serie HDP20. Esto se debe a que las dimensiones de la carcasa, la disposición de los pines y el sistema de cierre son universales dentro de este estándar industrial. Ya sea que esté realizando una actualización de un sistema de telemetría aftermarket o reparando el arnés original de fábrica de un Kenworth, Freightliner o International con motor Cummins, este conector encajará y funcionará a la perfección siempre que la configuración de pines sea de 23 vías.

La versatilidad es una ventaja competitiva para el taller moderno. Con el apoyo de Conexium, usted tiene la libertad de utilizar este conector en diversos proyectos de mejora o reparación de flotas. Su compatibilidad asegura que no habrá problemas de interferencia física al conectar con los receptáculos de aluminio o plástico de los módulos de control. Al ser una pieza estándar en la industria de carga pesada, tener un stock de estos conectores permite atender una gran variedad de modelos de camiones y maquinaria en Colombia, garantizando que, sin importar el origen del módulo, la conexión eléctrica sea siempre el punto más fuerte y confiable de todo el sistema.
