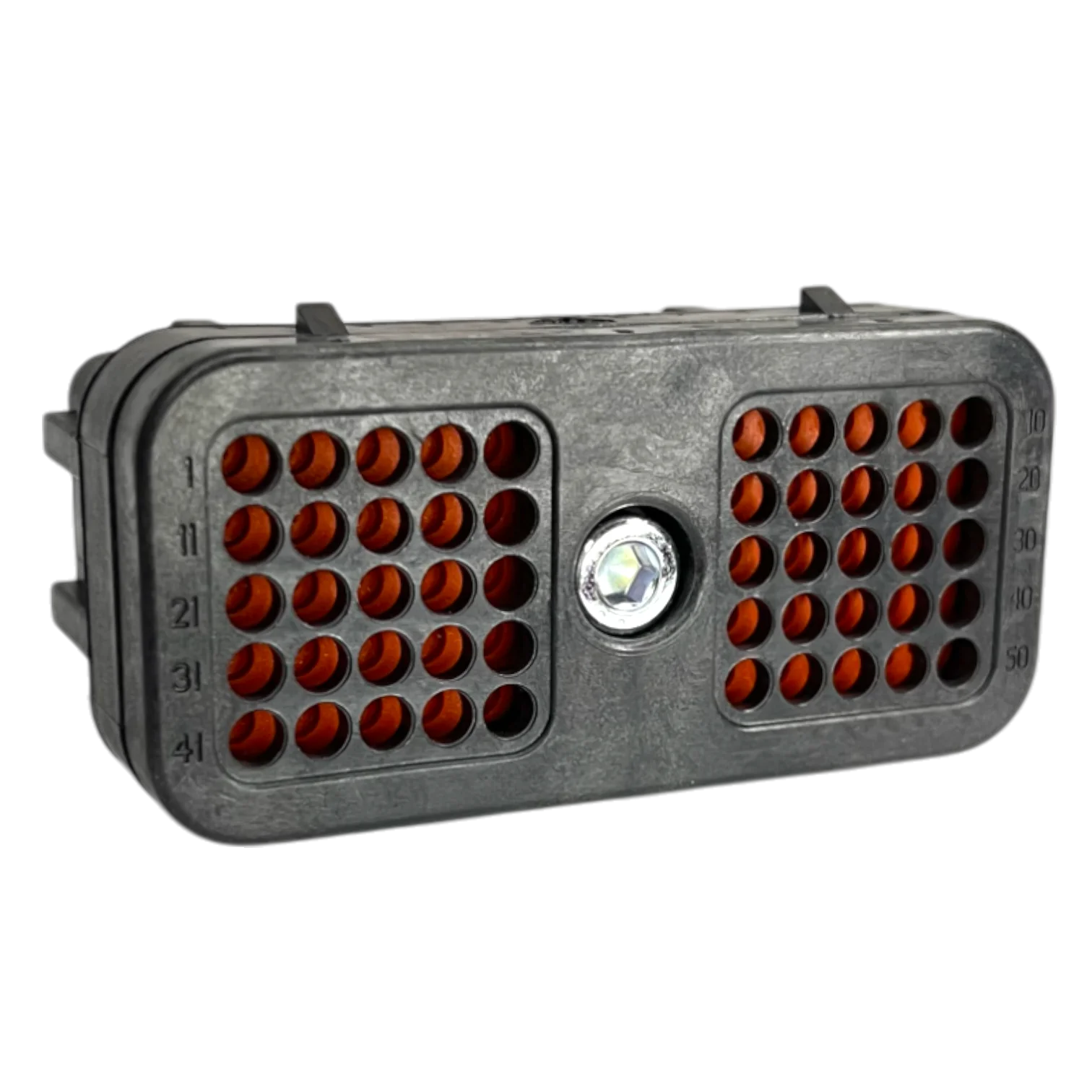

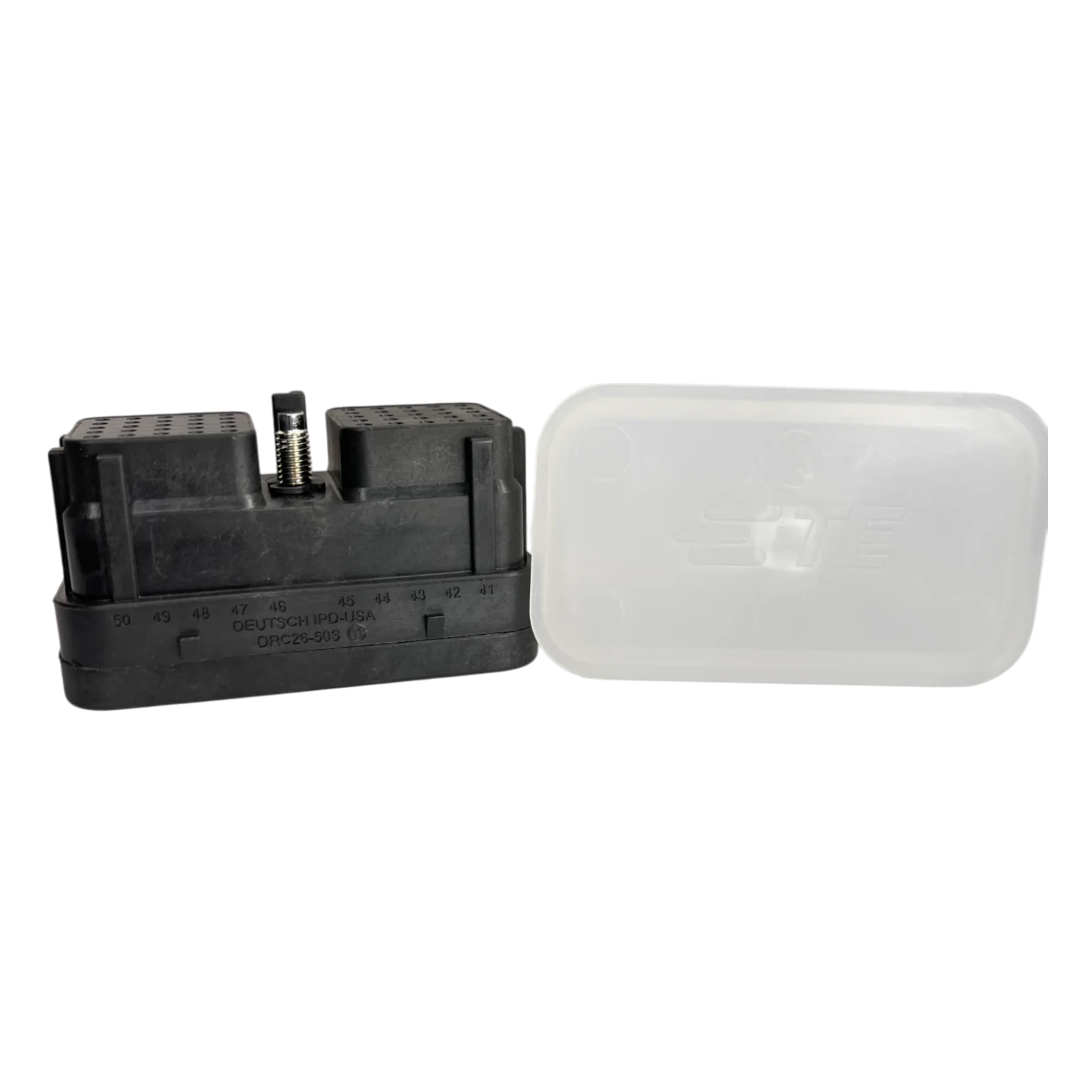

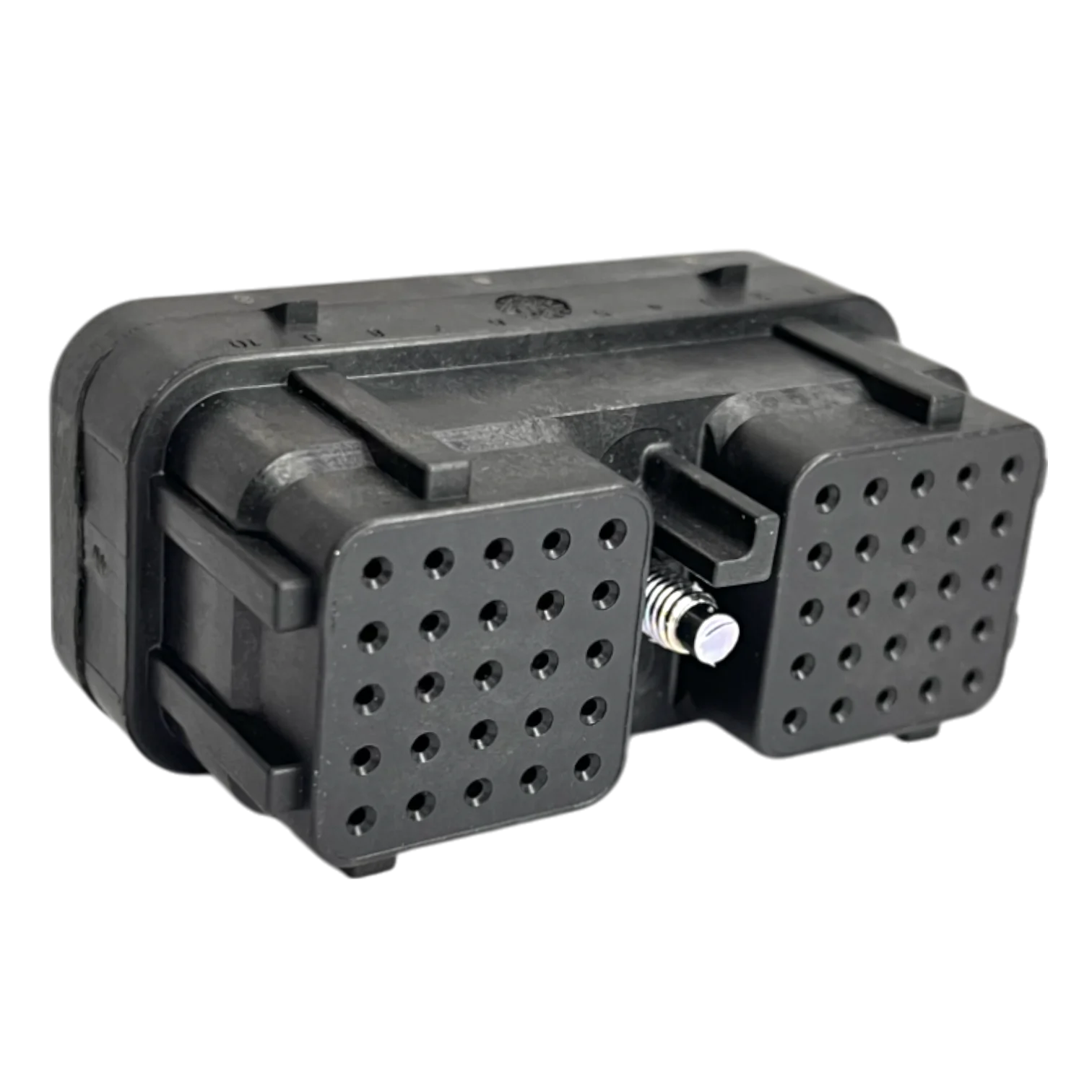

Conector 50 pines macho Deutsch para ECM Cummins CM570 Ref. DRC26-50S01

Descripción

Asegure la máxima eficiencia de su motor instalando el Conector 50 pines macho Deutsch para ECM Cummins CM570 Ref. DRC26-50S01, garantizando una comunicación electrónica blindada.

¿Qué es el Conector 50 pines macho Deutsch para ECM Cummins CM570 Ref. DRC26-50S01?

El Conector 50 pines macho Deutsch para ECM Cummins CM570 Ref. DRC26-50S01 es una interfaz de conexión de alta densidad diseñada específicamente para aplicaciones en motores diésel de servicio pesado. Este componente pertenece a la prestigiosa serie DRC de Deutsch, caracterizada por su diseño rectangular y su capacidad para gestionar una gran cantidad de señales en un espacio optimizado. Su estructura está fabricada con materiales termoplásticos de grado industrial, capaces de resistir ciclos térmicos severos y la exposición constante a químicos, aceites y combustibles, factores críticos en el entorno del motor de un camión o maquinaria pesada.

Para el técnico diésel en Colombia, esta referencia es fundamental para mantener la integridad del Módulo de Control Electrónico (ECM) CM570. Este conector no solo actúa como un simple punto de unión, sino que proporciona un sellado hermético contra la humedad y los contaminantes ambientales gracias a sus sellos de silicona internos. Al utilizar este componente con el apoyo de Conexium se pueden obtener los mejores resultados, ya que garantizamos una compatibilidad exacta con los pines del ECM, evitando daños por desalineación y asegurando que la conductividad eléctrica sea constante incluso en las rutas más exigentes del territorio nacional.

¿Para qué sirve el conector 50 pines macho Deutsch en el ECM Cummins CM570 y motores diésel Cummins?

En los motores diésel Cummins que utilizan la plataforma CM570, el conector Deutsch de 50 pines funciona como el puerto principal de entrada y salida de datos del motor. Su función es agrupar las líneas de comunicación de los sensores críticos y los comandos de los actuadores, como los inyectores y las válvulas de control. Al centralizar 50 conexiones en un solo bloque robusto, el sistema permite que el ECM reciba información en tiempo real sobre la presión, temperatura y velocidad, procesando estos datos para optimizar la combustión y el rendimiento general del camión o la maquinaria minera.

Para el especialista en Colombia, este conector es la pieza que garantiza que el “cerebro” del motor no pierda el contacto con sus órganos operativos. Un fallo en el conector de 50 pines puede provocar desde una simple lectura errónea hasta la inmovilización total del vehículo. Con el apoyo de Conexium se pueden obtener los mejores resultados de confiabilidad, ya que suministramos conectores que cumplen con los estándares de vibración SAE, asegurando que el flujo de corriente sea ininterrumpido. Al elegir Conexium, el técnico asegura que la arquitectura electrónica del motor Cummins CM570 mantenga su precisión de fábrica, protegiendo la inversión del propietario de la flota.

¿El conector Deutsch DRC26-50S01 es compatible con todos los motores Cummins CM570 y diagnóstico electrónico de motores?

El diagnóstico electrónico de motores revela que la referencia DRC26-50S01 es la interfaz estándar para los módulos de control Cummins CM570, presentes en motores icónicos como el ISX, ISM y N14 Plus. La compatibilidad es específica para el diseño de la carcasa del ECM, lo que significa que las muescas de guía y el sistema de bloqueo por tornillo central están diseñados para encajar milimétricamente en el puerto correspondiente. Es vital que el técnico verifique el código de colores y la disposición de los pines, ya que, aunque la forma física sea idéntica, la configuración interna del arnés puede variar según la aplicación específica del vehículo.

En el mercado colombiano, donde conviven diversas generaciones de motores Cummins, contar con la referencia exacta DRC26-50S01 es una ventaja competitiva para cualquier taller. Intentar adaptar conectores de otras series Deutsch puede resultar en pines doblados o cortocircuitos internos que dañen permanentemente el ECM. Con el apoyo de Conexium se pueden obtener los mejores resultados de compatibilidad técnica, ya que nuestro equipo ayuda a validar que la pieza sea la correcta para su número de serie de motor. Al adquirir sus repuestos en Conexium, usted tiene la tranquilidad de recibir un producto que respeta los parámetros de ingeniería originales, facilitando un diagnóstico rápido y certero.

¿Cómo identificar si el conector del ECM Cummins CM570 está dañado y reparación de ECM?

La reparación de ECM a menudo comienza por identificar fallos en el conector Deutsch de 50 pines. Las señales más obvias de daño en la Ref. DRC26-50S01 incluyen pines hembra ensanchados (pérdida de tensión mecánica), corrosión verde por entrada de humedad o rastros de quemaduras por cortocircuitos. Un daño muy común es la rotura del sello de la cara frontal, lo que permite que el polvo y el agua penetren, creando puentes eléctricos entre los pines que vuelven loco al sistema de diagnóstico. Si el tornillo central de apriete está barrido o la carcasa plástica presenta grietas, la estanqueidad se ha perdido y el reemplazo es urgente.

Para los electricistas en Colombia, un signo revelador es la presencia de aceite dentro del conector, fenómeno conocido como “capilaridad”, donde el aceite del motor viaja a través del cableado hasta el ECM. Si nota que al desconectar el arnés hay presencia de fluidos, el conector y los sellos han fallado. Con el apoyo de Conexium se pueden obtener los mejores resultados de restauración, ya que nuestras piezas nuevas sellan herméticamente el puerto del ECM. Al instalar un conector de Conexium, el técnico elimina la causa raíz de las fallas intermitentes, asegurando que la reparación del sistema electrónico sea definitiva y profesional.

¿Cómo reemplazar el conector 50 pines del ECM en un motor Cummins CM570 y arneses eléctricos para camiones?

El reemplazo del conector de 50 pines en los arneses eléctricos para camiones Cummins requiere una técnica depurada y herramientas de crimpado adecuadas. El proceso implica retirar el conector viejo, inspeccionar la integridad de cada cable y transferir los terminales a la nueva carcasa DRC26-50S01 siguiendo estrictamente el mapa de pines. Es fundamental utilizar herramientas de extracción Deutsch originales para no dañar las pestañas de retención internas. Un error común en los talleres es jalar los cables con pinzas, lo que debilita la unión y garantiza un fallo futuro por vibración en las carreteras colombianas.

En el contexto de la reparación profesional en Colombia, se recomienda reemplazar también los sellos de cavidad individuales (sealing plugs) en los espacios que no llevan cable para mantener el vacío del conector. Se debe aplicar un torque controlado al tornillo central para no sobrepasar la capacidad de la rosca del ECM. Con el apoyo de Conexium se pueden obtener los mejores resultados de instalación, ya que suministramos conectores con materiales de alta fricción que facilitan el agarre y el bloqueo. Al trabajar con el respaldo de Conexium, el técnico garantiza que el arnés del motor Cummins CM570 recupere su estanqueidad y conductividad originales, extendiendo la vida útil del sistema electrónico.

¿Qué sensores y componentes se conectan al ECM mediante el conector Deutsch de 50 pines y sensores y sistemas electrónicos de motores diésel?

Los sensores y sistemas electrónicos de motores diésel Cummins CM570 dependen enteramente de las 50 vías de este conector. A través de la Ref. DRC26-50S01, el ECM se comunica con el sensor de posición del árbol de levas, el sensor de presión del cárter, los sensores de temperatura del refrigerante y de aceite, así como el sensor de velocidad del motor. Además, este conector gestiona las señales de los inyectores electrónicos y la interfaz con el pedal del acelerador. Es el punto de control donde convergen las señales analógicas de los sensores para ser convertidas en decisiones digitales por el procesador del motor.

Para el personal de mantenimiento en Colombia, es vital entender que el conector de 50 pines es el enlace para las funciones de protección del motor. Si el sensor de presión de aceite pierde comunicación por un pin defectuoso en el conector Deutsch, el ECM podría apagar el motor innecesariamente o, peor aún, no apagarlo ante una pérdida real de presión. Con el apoyo de Conexium se pueden obtener los mejores resultados de monitoreo, ya que nuestras piezas aseguran una transmisión de señal limpia y sin ruidos. Al elegir Conexium, usted garantiza que cada componente crítico de su motor Cummins reporte datos exactos, permitiendo una operación segura y eficiente.

¿Cuáles son los síntomas de un conector ECM defectuoso en motores Cummins CM570 y mantenimiento de flotas de transporte?

En el mantenimiento de flotas de transporte, un conector de 50 pines defectuoso se manifiesta con síntomas que pueden confundirse con fallas mecánicas graves. Los problemas más frecuentes incluyen un motor que “tartamudea” o tiene fallos de encendido (misfire) debido a una mala conexión en los pines de los inyectores. También es común el encendido intermitente de la luz de “Check Engine” con códigos de error que cambian constantemente, o la pérdida total de comunicación con la herramienta de diagnóstico (Inspección/Escáner). Estos síntomas suelen agravarse al pasar por baches o terrenos vibrantes, típicos de la geografía nacional.

Para los transportadores colombianos, un síntoma crítico es el aumento repentino del consumo de combustible sin explicación mecánica. Esto ocurre cuando el conector DRC26-50S01 tiene una resistencia alta en los pines de los sensores de temperatura, enviando datos erróneos al ECM. Con el apoyo de Conexium se pueden obtener los mejores resultados preventivos, ya que nuestras piezas ofrecen un sistema de bloqueo que resiste las vibraciones más intensas. Al sustituir preventivamente un conector fatigado por uno de Conexium, el gerente de flota asegura que sus camiones no sufran paradas inesperadas, optimizando la rentabilidad y la puntualidad de sus entregas.

¿Cuál es el diagrama de pines del conector Deutsch de 50 pines para ECM Cummins CM570 y conectores Deutsch automotrices?

El uso de conectores Deutsch automotrices de alta densidad como el de 50 pines requiere un conocimiento profundo de su topografía. En la Ref. DRC26-50S01, las cavidades están numeradas del 1 al 50, distribuidas en filas que organizan las señales por prioridad. Generalmente, los pines centrales manejan las señales de datos de baja corriente (sensores), mientras que los pines periféricos suelen estar destinados a las alimentaciones de potencia y tierras. Es imperativo utilizar el diagrama de cableado específico de Cummins para el modelo CM570, ya que una mala conexión en los pines de la Red CAN puede inhabilitar todo el sistema multiplexado del camión.

En Colombia, donde se realizan muchas reparaciones de arneses a medida, contar con un conector que tenga la numeración grabada con láser de forma nítida es vital. Los conectores suministrados por Conexium cumplen con estas especificaciones de legibilidad, facilitando el trabajo del electricista bajo condiciones de poca luz. Con el apoyo de Conexium se pueden obtener los mejores resultados de precisión, ya que nuestras piezas aseguran que los terminales queden alineados exactamente con el puerto del ECM. Al elegir Conexium, el técnico minimiza el riesgo de errores de cableado, garantizando que el sistema electrónico sea reconstruido con la misma lógica y seguridad con la que fue fabricado originalmente.

¿Dónde comprar el conector 50 pines macho Deutsch DRC26-50S01 para Cummins CM570 y repuestos para camiones pesados?

Conexium se consolida en Colombia como el destino principal donde comprar la Ref. DRC26-50S01 con la garantía de adquirir repuestos para camiones pesados de calidad premium. Sabemos que la disponibilidad es clave; por eso, mantenemos un stock permanente de conectores Deutsch de 50 pines para despacho inmediato a ciudades como Bogotá, Medellín, Barranquilla y Cali. Comprar en Conexium le asegura una pieza que ha superado pruebas de resistencia ambiental y mecánica, evitando las imitaciones genéricas que suelen derretirse o perder la forma con el calor intenso del motor Cummins.

Además de la pieza física, en Conexium brindamos el asesoramiento técnico necesario para que su compra sea efectiva. No solo vendemos un conector; entregamos una solución de ingeniería que protege el ECM CM570 de su vehículo. Con el apoyo de Conexium se pueden obtener los mejores resultados logísticos, ya que nuestros tiempos de entrega son los más competitivos del mercado nacional. Al elegir a Conexium como su proveedor de confianza, usted invierte en la durabilidad de su motor, asegurando que cada reparación eléctrica sea un éxito y que su equipo de transporte pesado se mantenga en la vía produciendo resultados.

¿Cómo probar con multímetro el conector del ECM en motores Cummins CM570 y diagnóstico electrónico de motores?

Un diagnóstico electrónico de motores profesional exige el uso metódico del multímetro sobre la Ref. DRC26-50S01. La primera prueba debe ser la de continuidad entre el conector y los sensores, asegurando que no existan cables rotos dentro del arnés. Es crucial medir la caída de voltaje en los pines de alimentación del ECM; un valor bajo indica que los contactos internos del conector Deutsch están sulfatados o han perdido presión. Siempre utilice puntas de prueba de “espalda” (back-probing) para no deformar las cavidades del conector hembra opuesto durante la medición.

En los talleres de Colombia, se recomienda realizar pruebas de resistencia en las líneas de los inyectores a través del conector de 50 pines. Una resistencia mayor a la especificada por Cummins indica que el conector necesita limpieza o reemplazo. Con el apoyo de Conexium se pueden obtener los mejores resultados en la precisión de sus diagnósticos, ya que nuestras piezas aseguran superficies de contacto libres de óxidos. Al utilizar componentes de Conexium, el técnico garantiza que los valores medidos con el multímetro sean reales y estables, permitiendo una puesta a punto del motor Cummins CM570 que cumpla con los estándares de eficiencia originales.

¿Qué diferencia hay entre un conector Deutsch original y uno genérico para ECM Cummins y reparación de ECM?

En la reparación de ECM, la diferencia entre un conector Deutsch DRC26-50S01 original y uno genérico es abismal. Los conectores originales utilizan plásticos termoplásticos con retardantes de llama y estabilizadores de temperatura que impiden que la carcasa se cristalice y se rompa con el calor del motor. Los sellos de silicona de una pieza original mantienen su elasticidad por años, mientras que los genéricos tienden a endurecerse, permitiendo la entrada de agua. Además, la precisión del tornillo central en una pieza Deutsch asegura una presión uniforme sobre los 50 pines, algo que las imitaciones raramente logran.

Para el transportador colombiano, lo barato sale caro si un conector genérico falla y quema un pin del ECM, lo que obligaría a una reparación electrónica mucho más costosa. Los conectores genéricos suelen tener terminales de aleaciones inferiores que se oxidan rápidamente con la humedad del trópico. Con el apoyo de Conexium se pueden obtener los mejores resultados de durabilidad, ya que suministramos piezas que ofrecen una vida útil extendida incluso en climas extremos. Al elegir Conexium, usted prefiere la seguridad de componentes certificados, garantizando que el sistema de gestión de su motor Cummins sea siempre el punto más fuerte de su operación.
